Установка для виробництва бітумних емульсій УВБ-1 (1 м3/год)

Установка для виробництва бітумних емульсій УВБ 1 (1 м3/год)

Установка для приготування бітумнимх емульсій УВБ-1 призначена для одержання як катіонних, так і аніонних бітумних емульсій.

Вони застосовуються в дорожньому будівництві:

  • для підгрунтовки основи старого дорожнього покриття перед нанесенням на нього асфальтобетона;
  • для приготування холодних асфальтобетонних сумішей;
  • для улаштування тонких захисних шарів покриттів;
  • для ямкового ремонту доріг.

Установка УВБ-1 широко застосовується для одержання аніонних емульсій, а саме так званої “рідкої гуми”, яка застосовується:

  • для гідроізоляції будинків і споруд;
  • для улаштування і ремонту м’яких покрівель.

Установка може застосовуватися підприємствами, які виробляють асфальтобетонні суміші, призначена для експлуатації як у примііщенні, так і на відкритих майданчиках під навісом.

Установка УВБ-1 має різне виконання:

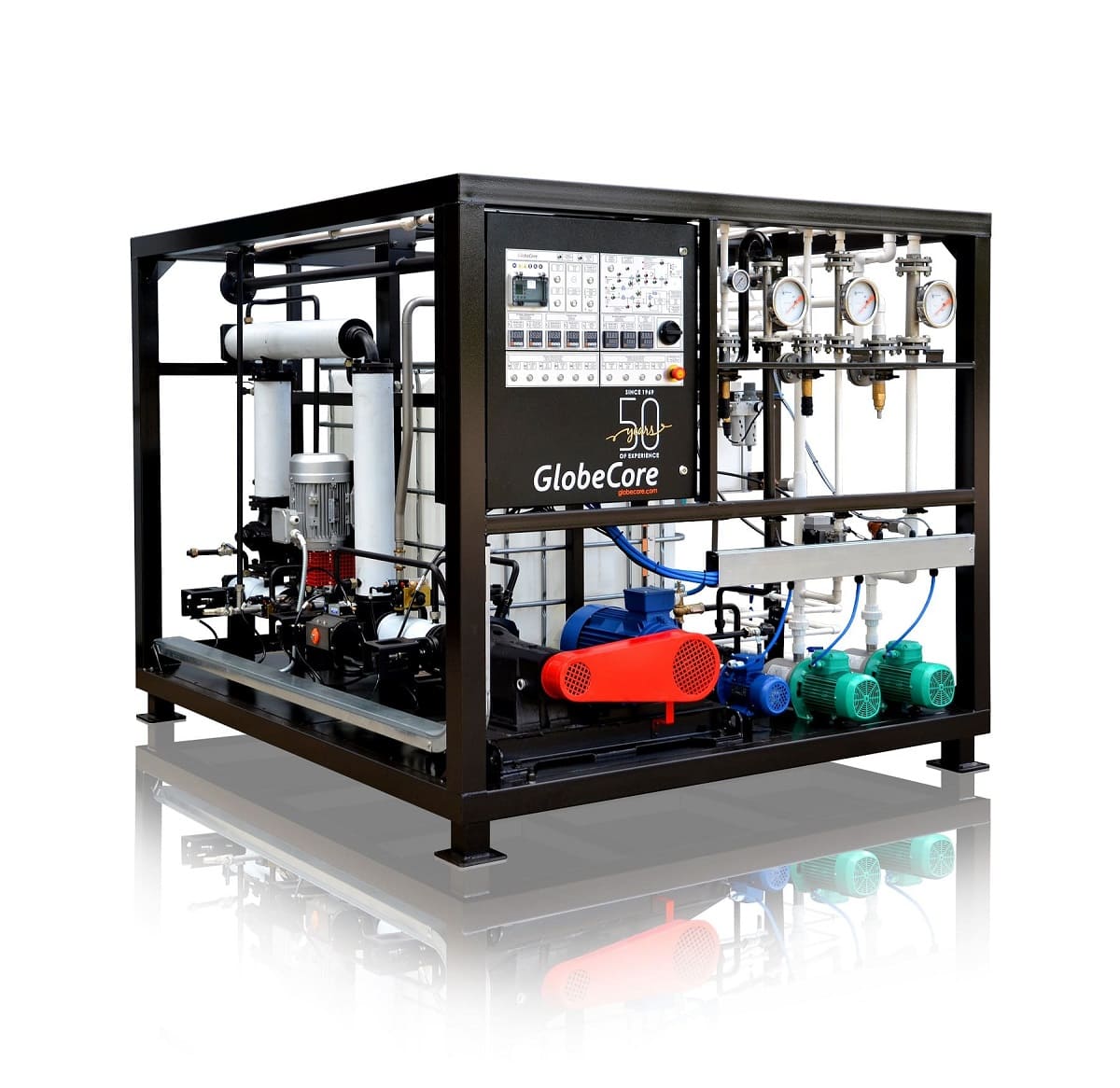

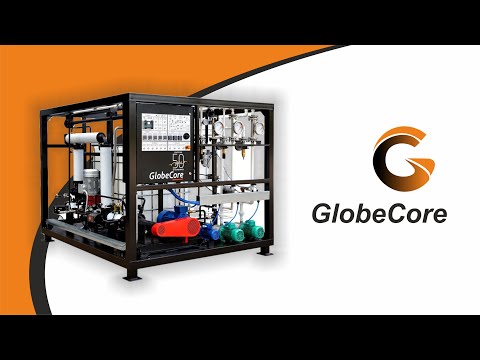

  • рамне;

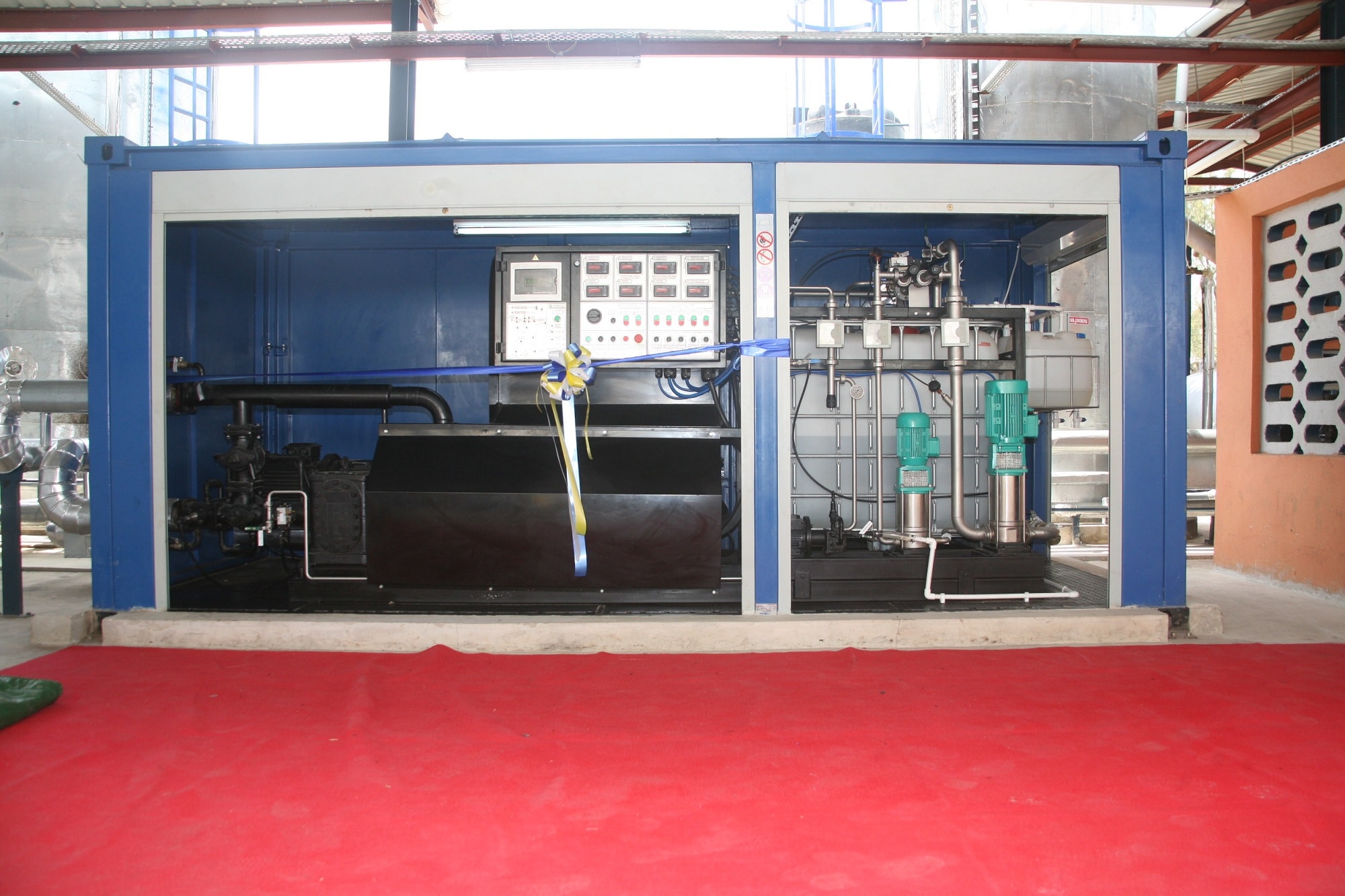

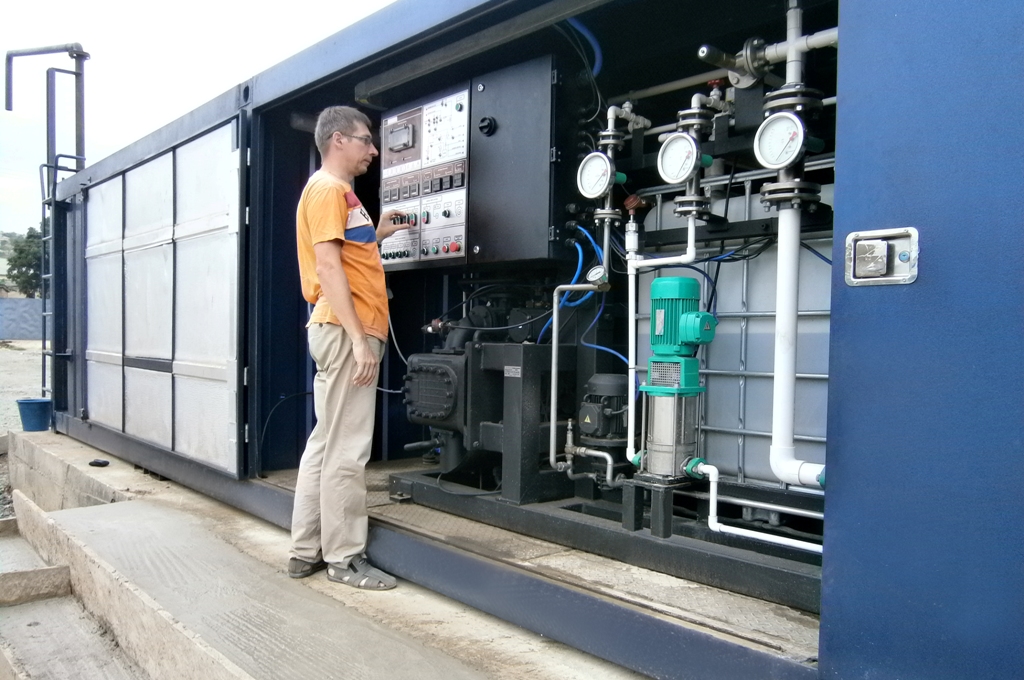

  • морський контейнер з місцем оператора (мобільне й стаціонарне виконання);
  • контейнер, обшитий сендвіч-панелями (мобільне й стаціонарне виконання).
Найменування параметра Значення
1. Максимальна продуктивність (з урахуванням часу на підготовку), м3/год 1
2. Витрата бітуму (при пенетрації 90…130), не менше м3/год 0,97
3. Витрата води, м3/год 0,6…0,7*
4. Витрата розріджувача (при пенетрації бітуму нижче 90), дм3/год 0…50*
5. Витрата кислоти, дм3/год 1…20*
6. Витрата емульгатора, дм3/год 1…20*
7. Витрата адгезійної добавки, дм3/год 1…20*
8. Тиск бітуму на вході в установку, мах МПа 0,2
9. Тиск бітуму, який подається в змішувач, МПа 14…16
10. Тиск водної фази, яка подається в змішувач, МПа 0,2
11. Температура бітуму на вході в установку, 0С 140-160
12. Температура води на вході в установку, 0С 40-60
13. Висота підйому емульсії після установки, (м) не більше 15
14. Встановлена потужність, кВт не більше 17
15. Напруга силових ланцюгів при 50Гц, В 380
16. Тиск стисненого повітря, bar 4…6
17. Витрата повітря, дм3/хв 250
18. Габаритні розміри, мм, не більше:
– довжина 2230
– висота 1740
– ширина 1840
19. Маса, кг, не більше 1120

Технічний опис виробу

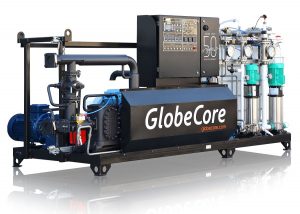

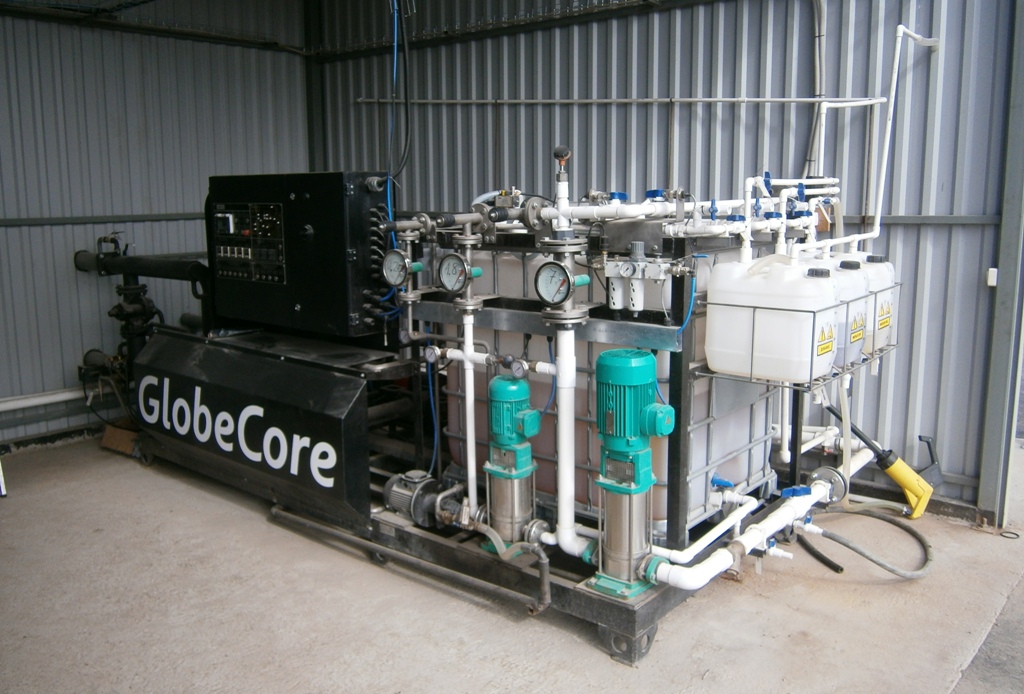

Установка приготування бітумних емульсій УВБ-1, в подальшому установка (див рисунок 1) – це напівавтоматичний агрегат, який складається з окремих блооків, змонтованих на одній рамі та з’єднаних між собою трубопроводами.

Установка для виробництва бітумних емульсій УВБ 1 (1 м3/год)

Рисунок 1 – Загальний вигляд установки для приготування бітумної емульсії

Рама – це просторовий каркас, на якому встановлені:

  • ємність для купажу;
  • насосний агрегат для бітуму;
  • млин;
  • насос води;
  • насос розріджувача;
  • гідродинамічний змішувач;
  • змішувач водної фази;
  • комплектний пристрій керування (КУУ);
  • блок мірних єиностей:
    • кислота;
    • емульгатор;
    • адгезійна добавка;
  • крани регулюючі:
    • купажу;
    • розріджувача;
  • індикатори витрати:
    • купажу;
    • розріджувача;
  • кран бітумний з пневмокеруванням;
  • система бітумних трубопроводів, що обігріваються;
  • система трубопроводів маслообігріву;

Установка також оснащена давачами тиску й температури.

Температура вимірюється в точках:

  • подачі води;
  • подачі купажу;
  • подачі бітуму на установку;
  • подачі бітуму на змішувач;
  • видачі емульсії;
  • температура бітумного насоса.

Тиск вимірюється в точках:

  • перед установкою;
  • після бітумного насоса;
  • перед млином.

Підігрівач ємності з емульгатором

Установка для виробництва бітумних емульсій УВБ 1 (1 м3/год)

Рисунок 3 – Підігрівач ємності з емульгатором

Підігрівач являє собою зварну плоску платформу, на яку встановлюється 200-літрова бочка з емульгатором. Підігрівач виконаний у вигляді трубчастого нагрівача, по трубах якого циркулює теплоносій.

Комплектний пристрій керування (КУУ) – це герметична металічна оболонка, в якій знаходиться контролер “Schneider relio”; багатофункціональні вимірювачі-регулятори, а також захисна і пусковаапаратура.
