Установка для виробництва бітумних емульсій УВБ-1 (8 м3/год)

Установка для виробництва бітумних емульсій УВБ 1 (8 м3/год)

Установка для приготування бітумнимх емульсій УВБ-1 призначена для одержання як катіонних, так і аніонних бітумних емульсій.

Вони застосовуються в дорожньому будівництві:

  • для підгрунтовки основи старого дорожнього покриття перед нанесенням на нього асфальтобетона;
  • для приготування холодних асфальтобетонних сумішей;
  • для улаштування тонких захисних шарів покриттів;
  • для ямкового ремонту доріг.

Установка УВБ-1 широко застосовується для одержання аніонних емульсій, а саме так званої “рідкої гуми”, яка застосовується:

  • для гідроізоляції будинків і споруд;
  • для улаштування і ремонту м’яких покрівель.

Установка може застосовуватися підприємствами, які виробляють асфальтобетонні суміші, призначена для експлуатації як у примііщенні, так і на відкритих майданчиках під навісом.

Установка УВБ-1 має різне виконання:

  • рамне;
  • морський контейнер з місцем оператора (мобільне й стаціонарне виконання);
  • контейнер, обшитий сендвіч-панелями (мобільне й стаціонарне виконання).

Технічні характеристики

Найменування параметра Значення
1. Максимальна продуктивність , м3/год 8
2. Витрата бітуму (при пенетрації 90…130), не менше м3/год 10,5
3. Витрата води, м3/год 5…7*
4. Витрата розріджувача (при пенетрації бітуму нижче 90), дм3/год 50-350*
5. Витрата кислоти, дм3/год 50-150*
6. Витрата емульгатора, дм3/год до 50*
7. Тиск бітуму на вході в установку, мах МПа 0,2
8. Тиск бітуму, який подається в змішувач, МПа 1,4
9. Тиск водної фази, яка подається в бітум, МПа 0,2
10. Температура бітуму на вході в установку, 0С 140-160
11. Температура води на вході в установку, 0С 40…60
12. Висота підйому емульсії після установки, (м) не більше 10
13. Встановлена потужність, кВт не більше 38
14. Напруга силових ланцюгів при 50Гц, В 380/220
15. Габаритні розміри, мм, не більше:
– довжина 4500
– висота 1550
– ширина 2280
16. Маса, кг, не більше 1900

Технічний опис виробу

Установка приготування бітумних емульсій УВБ-1, в подальшому установка (див. рисунок 1 – це напівавтоматичний агрегат, який складаєтсья з окремих блоків, змонтованих на одній рамі і з’єднаних між собою трубопроводами.

Установка для виробництва бітумних емульсій УВБ 1 (8 м3/год)

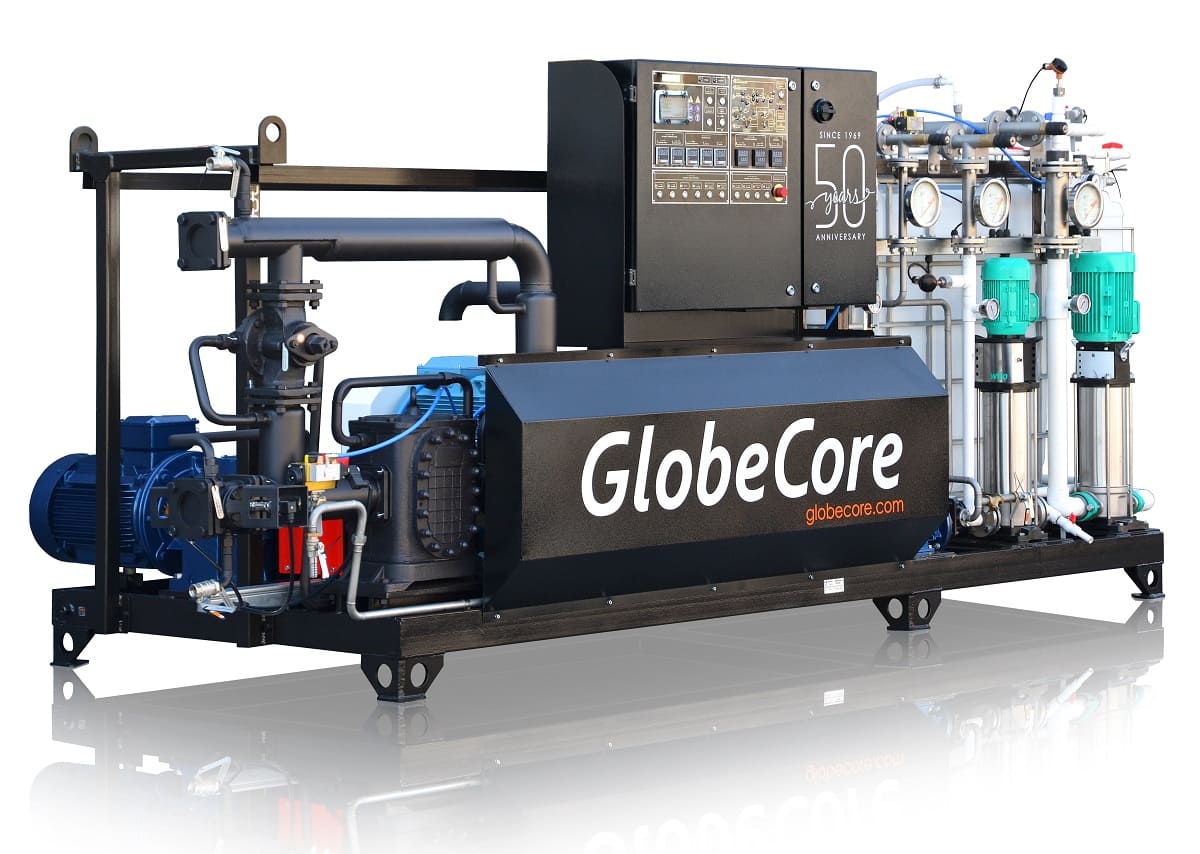

Рисунок 1 – Загальний вигляд установки УВБ-1

Установка бітумна марки УВБ-1 представляє собою напівавтоматичний агрегат, який складається із кількох самостійних частин, змонтованих на одній рамі:

  • блок приготування емульсії;
  • блок водної фази;
  • комплектний пристрій керування (КУУ).

Блок приготування емульсії представляє собою трьохступінчастий змішувач з системою трубопроводів і запірно-регулюючою арматурою, бітумним насосом, роторним млином.

Бітумний насос ДС-185 приводиться в дію трьохфазним асинхронним двигуном потужністю 18,5 кВт і частотою обертання 1500 об/хв через редуктор типу 1МЧ-160-10.

Привід роторного млина – асинхронний двигун потужністю 11 кВт і частотою обертання 3000 об/хв.

Обладнання блока зібране на рамі і оснащене пневмоциліндром, пневмоапаратурою, давачами тиску й температури.

Температура вимірюється термостатом ТСМ1-3.

Блок водної фази обв’язаний системою трубопроводів з індикаторами візуального контролю витрати рідини і регулюючими вентилями, контрольно-вимірювальними приладами, запірною арматурою.

Установка для виробництва бітумних емульсій УВБ 1 (8 м3/год)

Рисунок 3 – Загальний вигляд блока водної фази

Для подачі води встановлено вертикальний багатоступінчастий насос. Для подачі купажу встановлений вертикальний багатоступінчастий насос. Подача розріджувача здійснюється шестерінчастим насосом 2 (номінальна подача не менше 22 л/хв). Привід – асинхронний трьохфазний двигун з короткозамкненим ротором (потужність 0,75 кВт, частота обертання 1350 об/хв).

Для контролю витрати компонентів встановлені ротаметри:

  • з діапазоном вимірювання до 10 м 3/год для води;
  • з діапазоном вимірювання до 4 м 3/год для купажу;
  • з діапазоном вимірювання до 0,25 м 3/год для розріджувача.

Блок уведення полімеру

Установка для виробництва бітумних емульсій УВБ 1 (8 м3/год)

Підігрівач ємності з емульгатором

Установка для виробництва бітумних емульсій УВБ 1 (8 м3/год)

Рисунок 3 – Підігрівач ємності з емульгатором

Підігрівач представляє собою зварну плоску платформу, на яку встановлюється 200-літрова бочка з емульгатором. Підігрівач виконаний у вигляді трубчастого нагрівача, по трубах якого циркулює теплоносій.

Комплектний пристрій керування (КУУ) – це герметична металічна оболонка, в якій знаходиться контролер “Schneider relio”; багатофункціональні вимірювачі-регулятори, а також захисна і пускова апаратура.
