Трансформаторне масло відіграє ключову роль у роботі електричних трансформаторів. Воно служить не лише як ізоляційний матеріал, але й як теплоносій, який виводить тепло від активних частин трансформатора. Впродовж часу експлуатації характеристики масла можуть змінюватися через вплив різних факторів, які можуть призвести до відмови обладнання. Тому систематичний аналіз трансформаторного масла є важливим компонентом ефективного обслуговування та діагностики стану трансформатора.

Аналіз масла трансформаторів – для чого виконується

Аналіз масла трансформаторів є фундаментальною частиною обслуговування та діагностики електричних трансформаторів. Трансформаторне масло виконує кілька ключових функцій: воно служить як ізолюючий та охолоджуючий агент, що захищає внутрішні компоненти трансформатора від перегріву та коротких замикань.

1. Виявлення забруднень та води. Навіть незначні кількості води чи інших забруднень можуть призвести до погіршення діелектричних властивостей масла, збільшуючи ризик виникнення короткого замикання в трансформаторі.
2. Діагностика старіння масла. З часом трансформаторне масло може старіти та окислюватися, що призводить до зниження його ефективності та ізоляційних властивостей. Аналіз допомагає виявити потребу в заміні або очищенні масла.
3. Визначення хімічних процесів в трансформаторі. Деякі хімічні реакції, які відбуваються в трансформаторі, можуть призводити до утворення газів або інших речовин, які потрапляють у масло. Ці речовини можуть свідчити про конкретні проблеми в трансформаторі, такі як перегрів або корозія.
4. Оцінка ефективності присадок до масла. Деякі трансформаторні масла містять присадки, які покликані покращувати їх властивості. Аналіз допомагає перевірити ефективність цих присадок і визначити, чи вони ще активні.

У відповідь на ці потреби аналіз масла допомагає спеціалістам уникнути серйозних проблем, забезпечуючи високу надійність та довговічність служби трансформаторів. Він служить не просто як рутинна перевірка, а як ранній індикатор можливих змін, дозволяючи оперативно реагувати та забезпечувати неперервність електропостачання.

Як часто необхідно виконувати відбір проб масла для аналізу

Регулярність аналізу масла трансформатора є ключовою складовою ефективної стратегії обслуговування. Частота відбору проб масла залежить від ряду факторів, які варто враховувати:
Вік трансформатора: Старі трансформатори, особливо ті, які вже перебувають у експлуатації протягом тривалого часу, можуть вимагати частішого аналізу масла, ніж нові об’єкти. Це пов’язано з тим, що старіння компонентів може призводити до появи забруднень або зміни хімічного складу масла.
Історія обслуговування: Трансформатори, в яких раніше виявляли проблеми або мали збої, мають більший ризик повторних проблем. Для таких одиниць рекомендується частіше проводити аналіз масла.
Умови експлуатації: Трансформатори, які працюють в екстремальних умовах – висока або низька температура, висока вологість, підвищене навантаження – можуть потребувати частішого моніторингу.
Тип масла: Різні типи трансформаторних масел мають різні інтервали обслуговування. Наприклад, біосинтетичні або рослинні масла можуть вимагати частішого тестування порівняно з традиційними мінеральними маслами.

Загалом рекомендується проводити первинний аналіз масла трансформатора після його встановлення та подальше тестування щонайменше раз на рік для активної роботи. Однак у випадках, коли існують підозри на проблеми або коли трансформатор використовується в особливо вимогливих умовах, може бути необхідність проводити тестування частіше. Важливо слідкувати за змінами в показниках масла та коригувати графік аналізу відповідно до отриманих результатів.

Які параметри масла аналізують в лабораторії

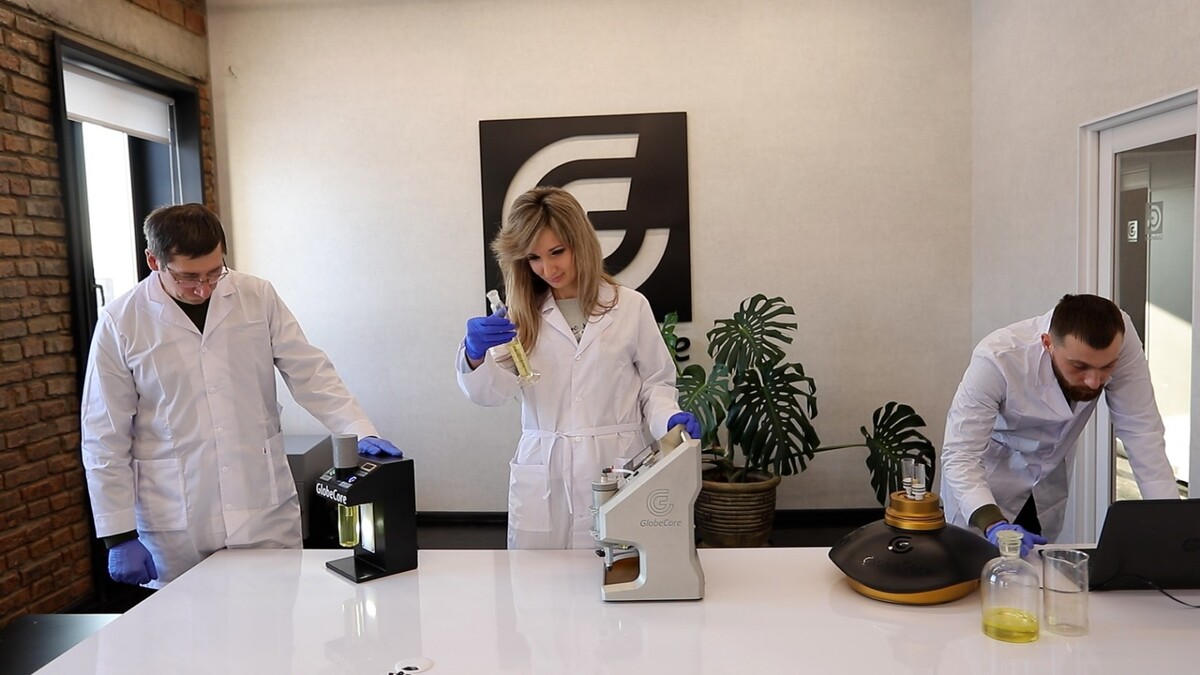

Аналіз масла трансформаторів в лабораторії має на меті виявити ряд ключових показників, які можуть вказувати на стан трансформатора, можливі проблеми або потребу в обслуговуванні. Ось докладний огляд основних параметрів, які зазвичай аналізуються:
Вміст води: Вода в маслі може бути результатом зовнішнього проникнення або внутрішніх реакцій. Високий вміст води може призвести до коротких замикань і зниження діелектричних властивостей масла.
Діелектрична проникність: Важливий показник, який визначає здатність масла витримувати високі напруги без пробою. Цей параметр допомагає визначити, чи є масло придатним для використання в трансформаторі.
Тангенс кута діелектричних втрат: Цей параметр відображає втрати енергії в маслі при проходженні через нього електричного струму. Значення, що відхиляється від норми, може вказувати на забруднення або старіння масла.
Кислотне число: Це міра кількості кислот, що утворюються в маслі в результаті окислення. Високе кислотне число може свідчити про окислення масла, що може призвести до корозії металевих частин трансформатора.
Розчинені в маслі гази: Визначає наявність різних газів у маслі, які можуть виникнути в результаті електричних, термічних або хімічних реакцій. Певні гази можуть вказувати на конкретні проблеми у трансформаторі.

Ці параметри, визначені в лабораторії, дозволяють спеціалістам робити висновки про стан трансформатора, якість масла і необхідність подальших дій з обслуговування. Такий аналіз є необхідним інструментом для забезпечення надійної і безпечної роботи електрообладнання.

Аналіз масла трансформаторів приладами компанії GlobeCore

Компанія GlobeCore пропонує ряд інструментів, які спрямовані на діагностику та аналіз масла силових трансформаторів. Ось більш детальний огляд найбільш популярних приладів:

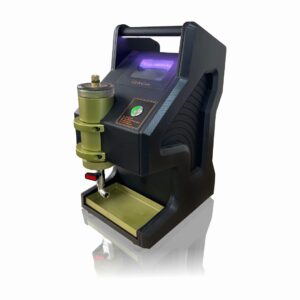

1. TOR-1: Цей прилад призначений для швидкого та точного вимірювання вмісту вологи в ізолюючому маслі, навіть у дуже малих кількостях. Його висока чутливість і стабільність показників протягом тривалого часу роблять цей прилад ідеальним рішенням для постійного контролю вмісту вологи в трансформаторному маслі.
2. TOR-2: Це тестер трансформаторного масла, який призначений для визначення вмісту вологи та водню в мінеральних ізолюючих маслах. Знання про вміст водню та вологи в маслі, а також швидкість зміни цих параметрів, дозволяє виявити проблеми, які розвиваються в трансформаторі завчасно, та прийняти заходи, щоб запобігти пошкодженню.
3. TOR-3: Цей пристрій призначений для визначення тангенса кута діелектричних втрат і діелектричної проникності трансформаторних масел та інших діелектричних рідин. Це повністю автоматичний пристрій, який дозволяє проводити випробування згідно з процедурами стандартів, а також згідно з процедурами користувача, вказаними в відповідному розділі меню налаштувань.

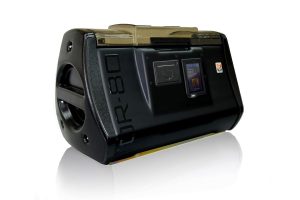

4. TOR-80/100: Цей прилад призначений для вимірювання напруги пробою трансформаторного масла та інших діелектричних рідин відповідно до IEC 60156, ASTM D877, ASTM D1816 та інших стандартів. Він являє собою повністю автоматичний пристрій, що дозволяє проводити випробування згідно з процедурами, визначеними в цих стандартах, а також згідно з процедурами користувача, вказаними в відповідному розділі меню налаштувань.

Аналіз масла трансформаторів не лише сприяє підтримці оптимальної роботи електрообладнання, але й є важливим інструментом попередження потенційних збоїв. Використовуючи сучасні методики та обладнання для дослідження параметрів масла, фахівці можуть вчасно виявити зміни, які свідчать про зниження його якості або загрозливі для трансформатора стани. Саме в цьому полягає важливість приладів компанії GlobeCore, що є незамінними інструментами для спеціалістів у галузі обслуговування та ремонту трансформаторів.

Систематичний аналіз трансформаторного масла є важливою частиною стратегії обслуговування та підтримки трансформаторів. Він не тільки допомагає забезпечити безпеку та продуктивність роботи обладнання, але й може виявити потенційні проблеми на ранніх стадіях, що допоможе зекономити.
