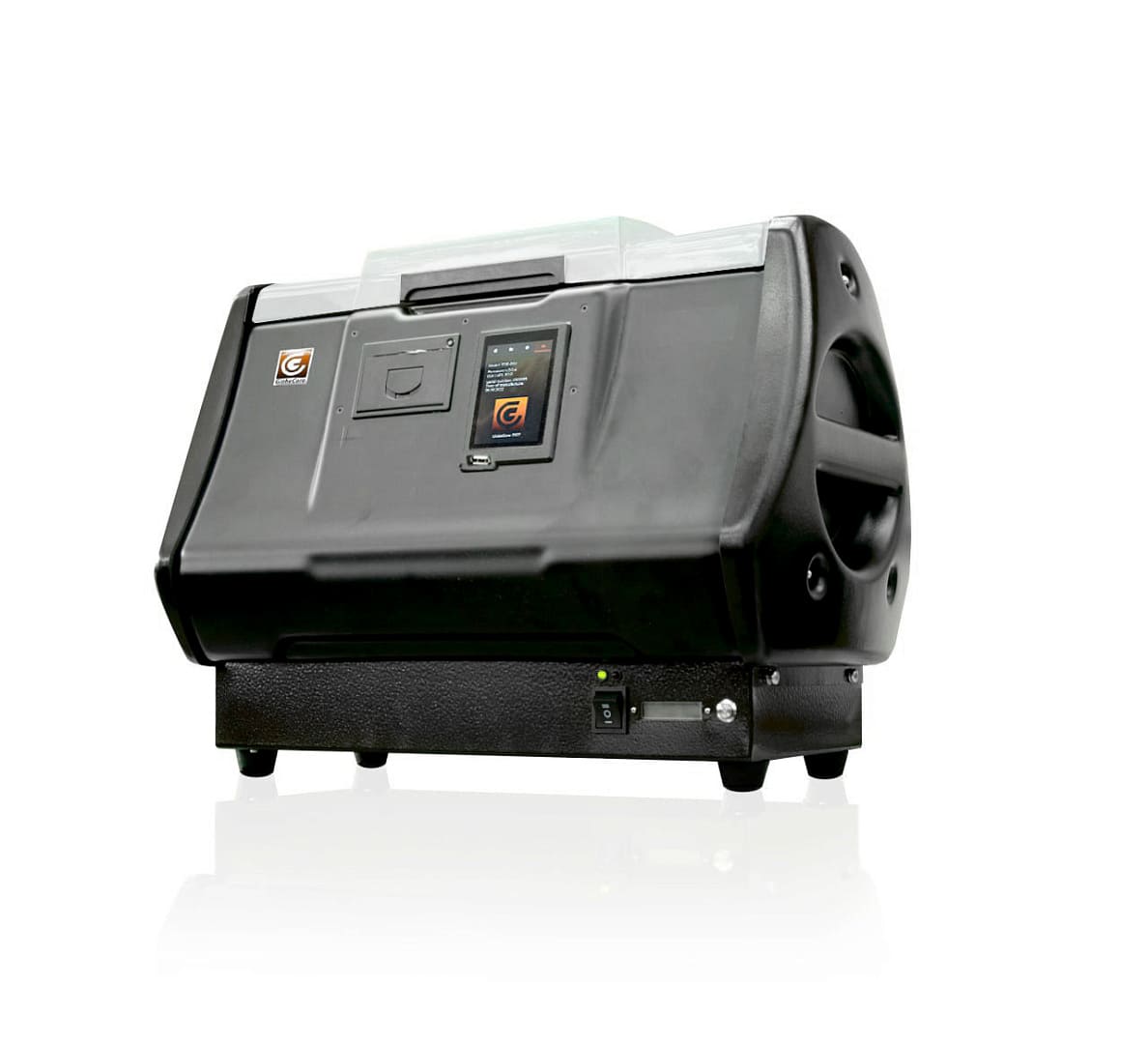

TOR-80A прилад для вимірювання напруги пробою рідких діелектриків

Прилад TOR-80А призначений для тестування трансформаторної оливи й інших рідких діелектриків методом визначення напруги електричного пробою. Напруга електричного пробою визначається відповідно до стандартів IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Цей перелік може доповнюватися та модифікуватися як з урахуванням побажань клієнтів, так і з появою нових версій стандартів.

Особливістю приладу TOR-80А є наявність акумулятора, що забезпечує можливість автономної роботи в польових умовах на місці експлуатації трансформатора.

Процедура тестування

Після наповнення оливою вимірювальної комірки та увімкнення приладу на дисплеї відображається стартове вікно. Оператор обирає шаблон вимірювання та тип оливи. Прилад автоматично переходить до тестування. Після пробою в останньому циклі випробування відображаються підсумкові дані. За бажанням їх можна направити на друк просто з приладу.

Найменування

Значення

1 Робоча напруга змінного струму, В

85 – 264

2 Частота мережі живлення, Гц

48 – 63

3 Потужність, ВА

Не більше 250

4 Максимальна вихідна напруга, кВ

Синусоїдальна, до 80 кВ RMS

5 Похибка вимірювання вихідної напруги

± 1%

6 Швидкість наростання напруги, кВ/с (змінна)

Від 0,1 до 5

7 Роздільна здатність при відображенні вихідної напруги, В

100

8 Час відключення високої напруги після пробою, мкс

10 макс,

4 типове

9 Об’єм вимірювальної комірки, см3

500

10 Діапазон вимірювання температури навколишнього середовища, °С

0 – 100

11 Роздільна здатність при вимірюванні температури, °С

1

12 Вбудований принтер

так

13 Акумуляторний блок живлення

так

14 Час безперервної автономної роботи (від акумулятора), год

8

15 Час заряду акумуляторів, год

8

16 Робоча температура, °С

Від 0 до +50/40

17 Температура транспортування та зберігання, °С

Від -15 до +40

18 Відносна вологість, %

До 90 без конденсації

19 Атмосферний тиск, мм. рт. ст.

630 – 800

20 Габаритні розміри, мм

510х300х413

21 Маса, кг, не більше

38,1

  • може працювати в автономному режимі на повністю заряджених акумуляторах протягом восьми годин;
  • відповідає найвищим технічним вимогам, має сучасну електроніку, конструкцію та програмне забезпечення;
  • надійний, практичний та зручний у використанні пристрій;
  • економія грошей і часу за рахунок тестування оливи на місці експлуатації трансформаторів.
