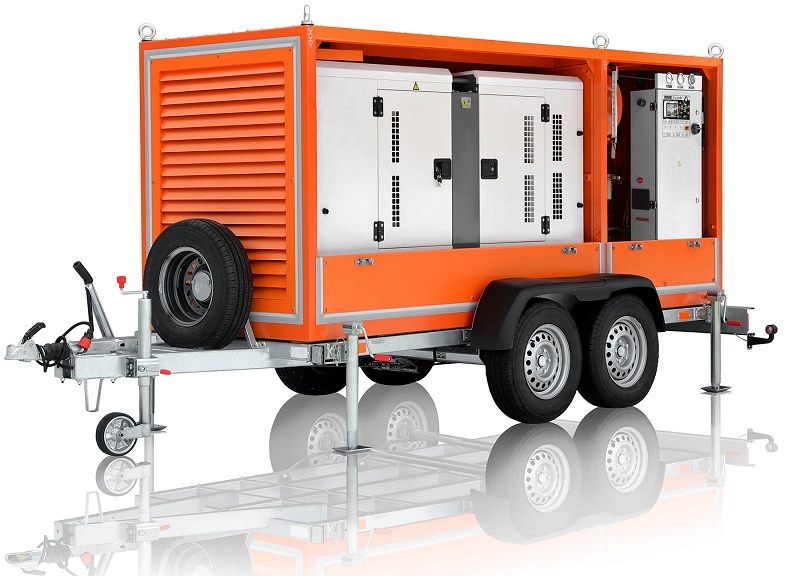

СММ-1Н мобільна масляна станція для сушки, нагріву і фільтрації оливи

Установка СММ-1Н призначена для сушки, нагріву і фільтрації мінеральних трансформаторних масел, а також вакуумування баків трансформаторів.

Обладнання працює за принципом термовакуумної сушки. Цей принцип реалізує нагрівання масла з подальшою подачею в вакуумну камеру. У камері завдяки низькому тиску вода википає з масла й видаляється з вихлопом вакуумного насоса.

До складу установки СММ-1Н входять наступні елементи: рама, насос відцентровий масляний (викачний), насос вакуумний, шафа електрокерування, колона вакуумна, нагрівач масла, блок фільтрів, пастка масла, трубопроводи, панель приладів, штуцер виходу масла, штуцер входу масла.

№

Параметр

 Значення
1 Продуктивність, м³/год, максимальна
  • в режимі сушки масла

1
2

*Параметри обробленого масла:
  • масовий вміст вологи в маслі, г/т, не більше

10
  • клас промислової чистоти по ISO 4406

-/15/13
3

Максимальна температура масла на виході в режимі нагріву, °С

90
4

Тиск на виході, bar

2,5
5

Потужність маслонагрівача, кВт, не більше

23
6

Максимальна споживана потужність, кВт, не більше

25
7

Параметри електричного струму:
  • напруга, В

  400
  • змінний з частотою, Гц

   50
8

Габаритні розміри, мм не більше
  • довжина

1250
  • висота

1750
  • ширина

1250
9

Маса (без масла), кг, не більше

750

*Примітка – При вихідних параметрах масла:

  • об’ємний вміст газів – не більше 10,5 %;
  • масовий вміст вологи – не більше 0,01 % (100 г/т);
  • температура – не нижче 0 ⁰С.

  • встановлений відцентровий (відкачуючий) насос, що дозволяє знизити рівень шуму при роботі установки;
  • в установці відсутній закачуючий насос. Тобто масло подається прямо в пристрій без ризику витоку;
  • простота управління;
  • всередині вакуумної камери встановлена ​​дрібнопориста насадка, що сприяє ефективному відділенню вологи;
  • присутня інтелектуальна система контролю нагріву – установка підлаштовує струм під потрібну продуктивність, виключаючи стрибки напруги;
  • передбачений збірник водного конденсату;
  • є окремий вихід для вакуумування трансформатора.

Установка CMM-1H може використовуватися для:

  • очищення трансформаторних олив;
  • очищення кабельних олив;
  • очищення силіконових олив;
  • очищення діелектричної рідини Midel 7131;
  • очищення діелектричної рідини FR3;
  • очищення оливи рентгенівських апаратів;
  • очищення вогнестійкої турбінної оливи Fyrquel.
