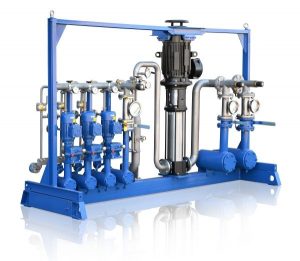

Установка змішуюча швидкодіюча УСБ-1 (4 м3/год)
Установка змішуюча швидкодіюча УСБ-1 (4 м3/год) для виробництва біодизелю складається з таких основних блоків:
- вбудований масляний нагрівач;
- біодизельний реактор;
- блок відстоювання біодизеля;
- блок відновлення метанолу;
- блок очищення та фільтрації.
Підготовлене (очищене) масло подається в нагрівач, де воно нагрівається до температури процесу. З нагрівача масло подається в реактор. Розчин лугу та метанолу також подається в реактор одночасно. Інгредієнти змішують у гідродинамічному змішувачі реактора, а продуктом реакції є сирий біодизель (метиловий ефір жирної кислоти з водою та гліцерином). Потім цей продукт перекачують у відстійники, де вода та гліцерин відокремлюються та видаляються.
Решту продукту перекачують у блок відновлення метанолу, де метанол відганяють із суміші. Завершальним етапом є блок фільтрації та очищення, де продукт проходить через іонообмінну смолу для видалення залишкових слідів метанолу. Фільтри видаляють залишки твердих частинок.
| Parameter | Value | |
| 1 | Продуктивність м3 / год | 4 |
| 2 | Напруга живлення , В | 380 |
| 3 | Тиск стисненого повітря, МПа | 0.6-0.8 |
| 4 | Об’єм ємності, м3 | 20,8 |
| 5 | Тонкість фільтрації, мкм | 5 |
- низьке енергоспоживання;
- миттєва переетерифікація;
- модульна архітектура (мобільність під час транспортування та гнучка установка біодизельного обладнання);
- якість біодизеля відповідає міжнародним стандартам;
- бевідходне виробництво: гліцерин можна використовувати для різних цілей (наприклад, вироблення енергії, добрив тощо);
- біодизель може вироблятися з будь-яких видів рослинних олій та тваринних жирів;
- можна виготовити біодизель з відпрацьованої олії для смаження та водоростей.
Установки УСБ-1 можуть використовуватися для:
- виробництва біодизеля з соняшникової олії;
- виробництва біодизеля з ріпакової олії;
- виробництва біодизеля з соєвої олії;
- виробництва біодизеля з пальмової олії;
- виробництва біодизеля з кокосової олії;
- виробництва біодизеля з кукурудзяної олії;
- виробництва біодизеля з льняної олії;
- виробництва біодизеля з гірчичної олії;
- виробництва біодизеля з арахісової олії;
- виробництва біодизеля з оливкової олії;
- виробництва біодизеля з олії, яка була одержана з мікроводорослі хлорела;
- виробництва біодизеля з олії, яка була одержання з насіння ятрофи;
- виробництва біодизеля з олії волоського горіха;
- виробництва біодизепля з свинячого жиру;
- виробництва біодизеля з курячого жиру;
- виробництва біодизеля з яловичого жиру;
- виробництва біодизеля риб’ячого жиру;
- виробництва біодизеля з баранячого жиру;
- виробництва біодизеля з пересмаженої фритюрної олії.
