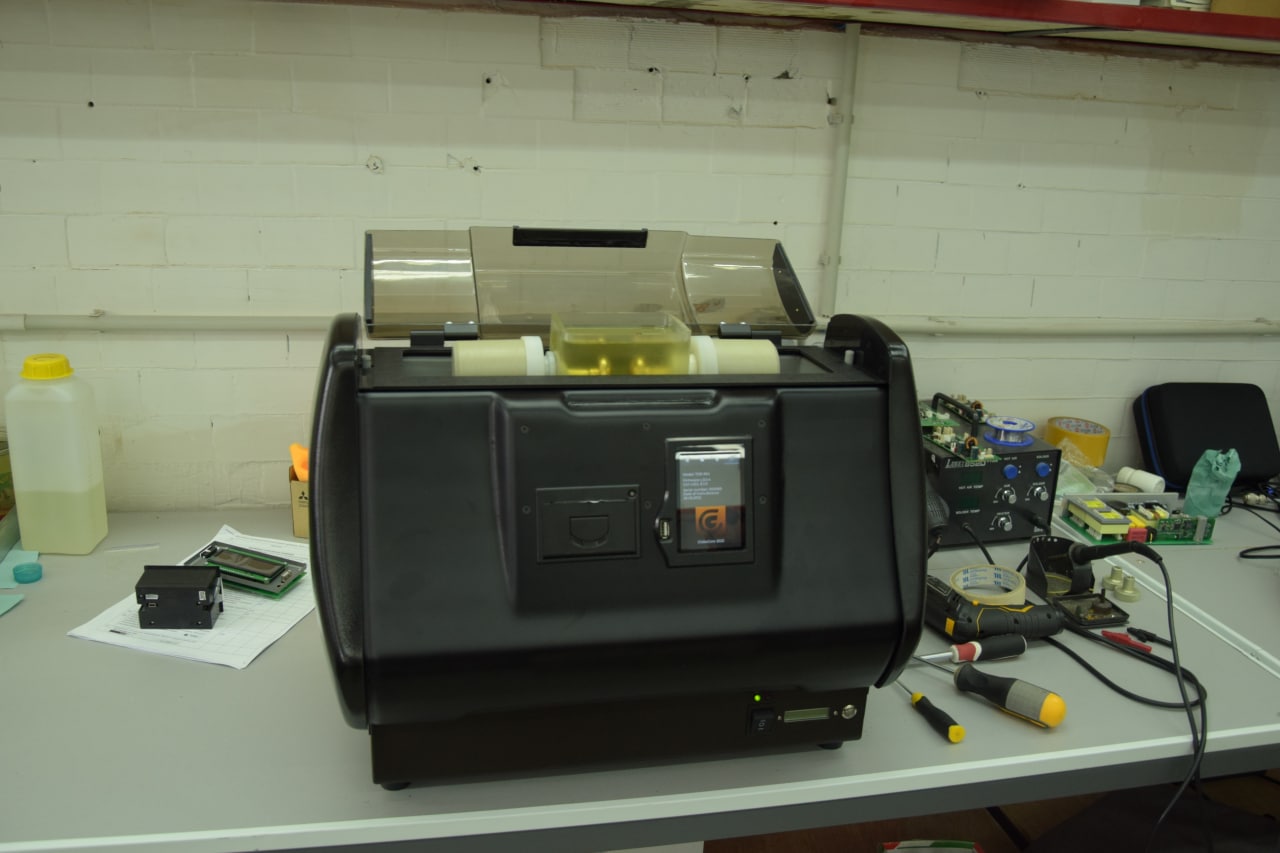

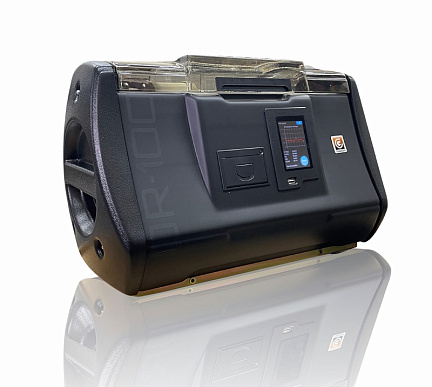

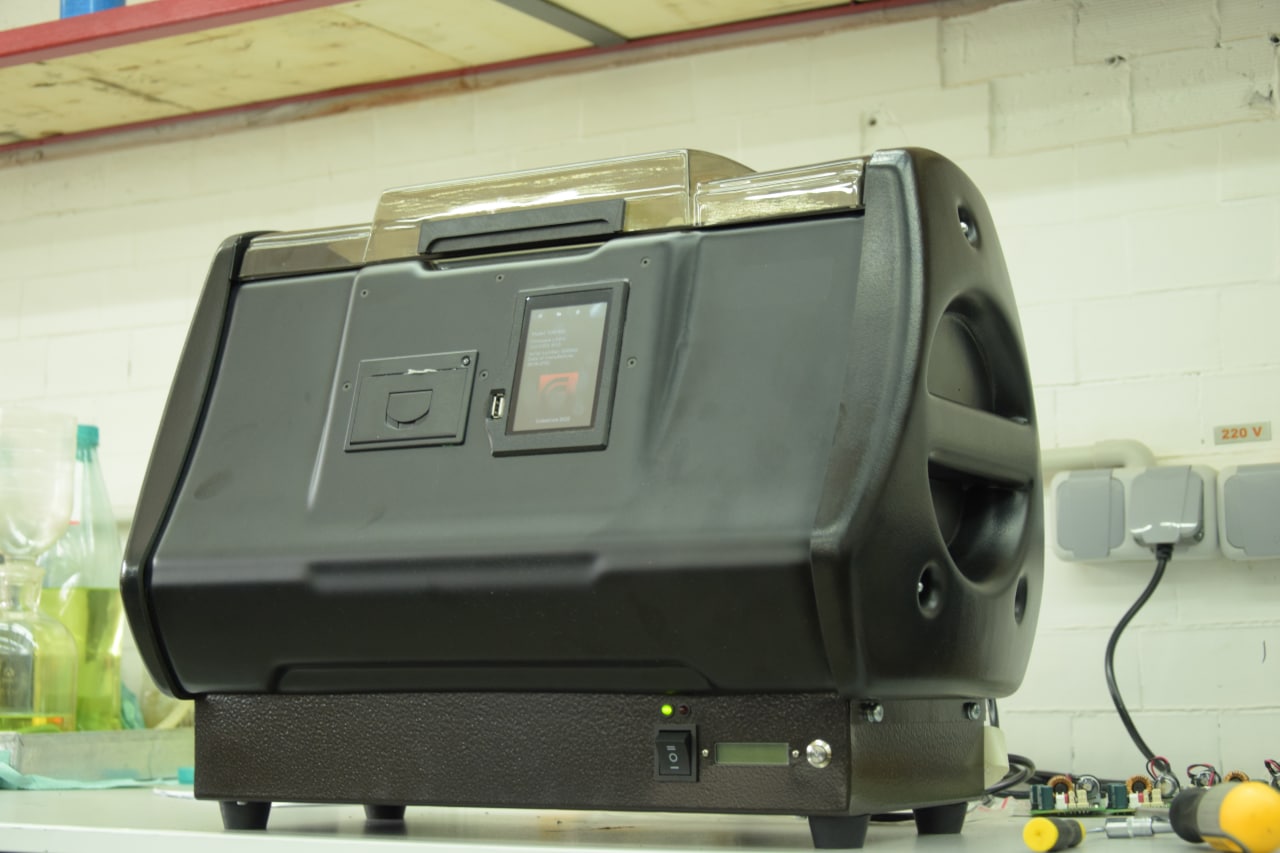

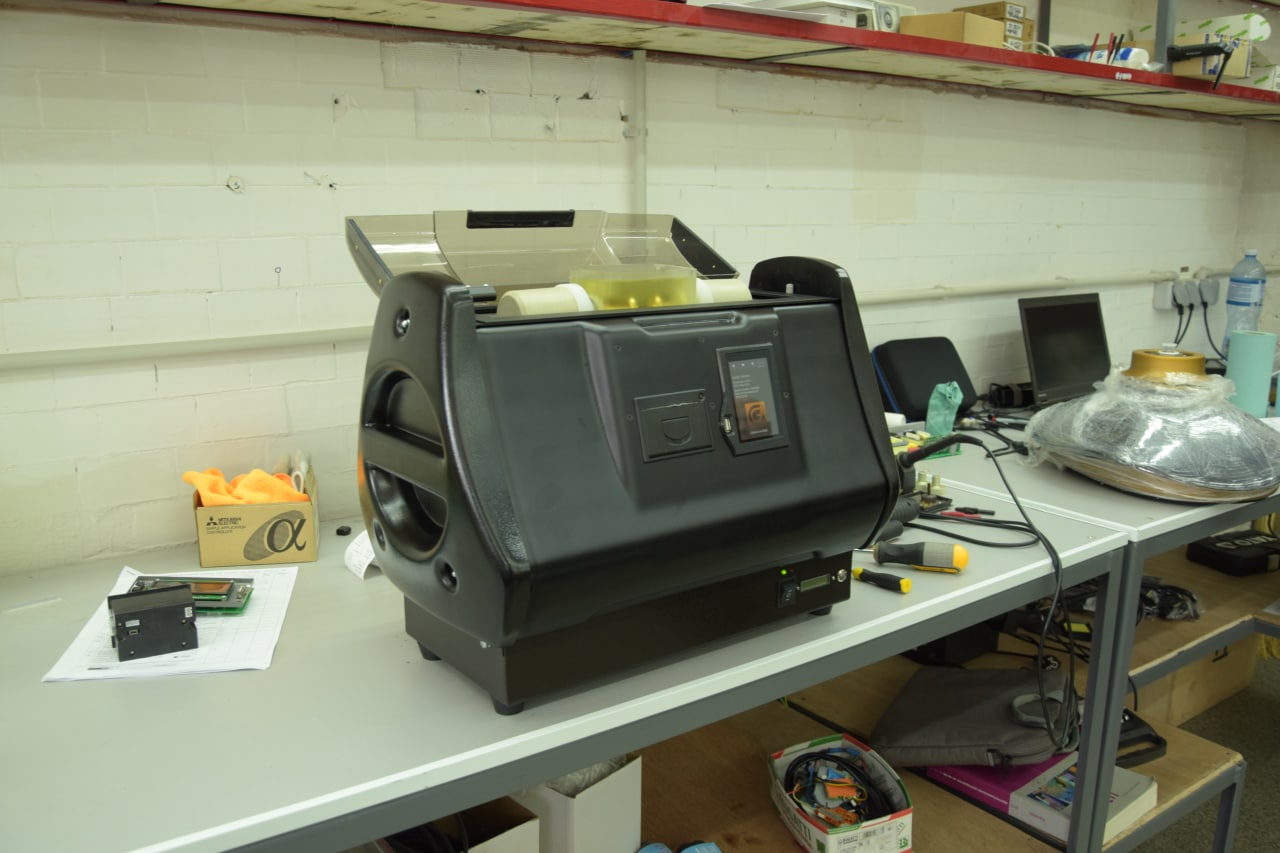

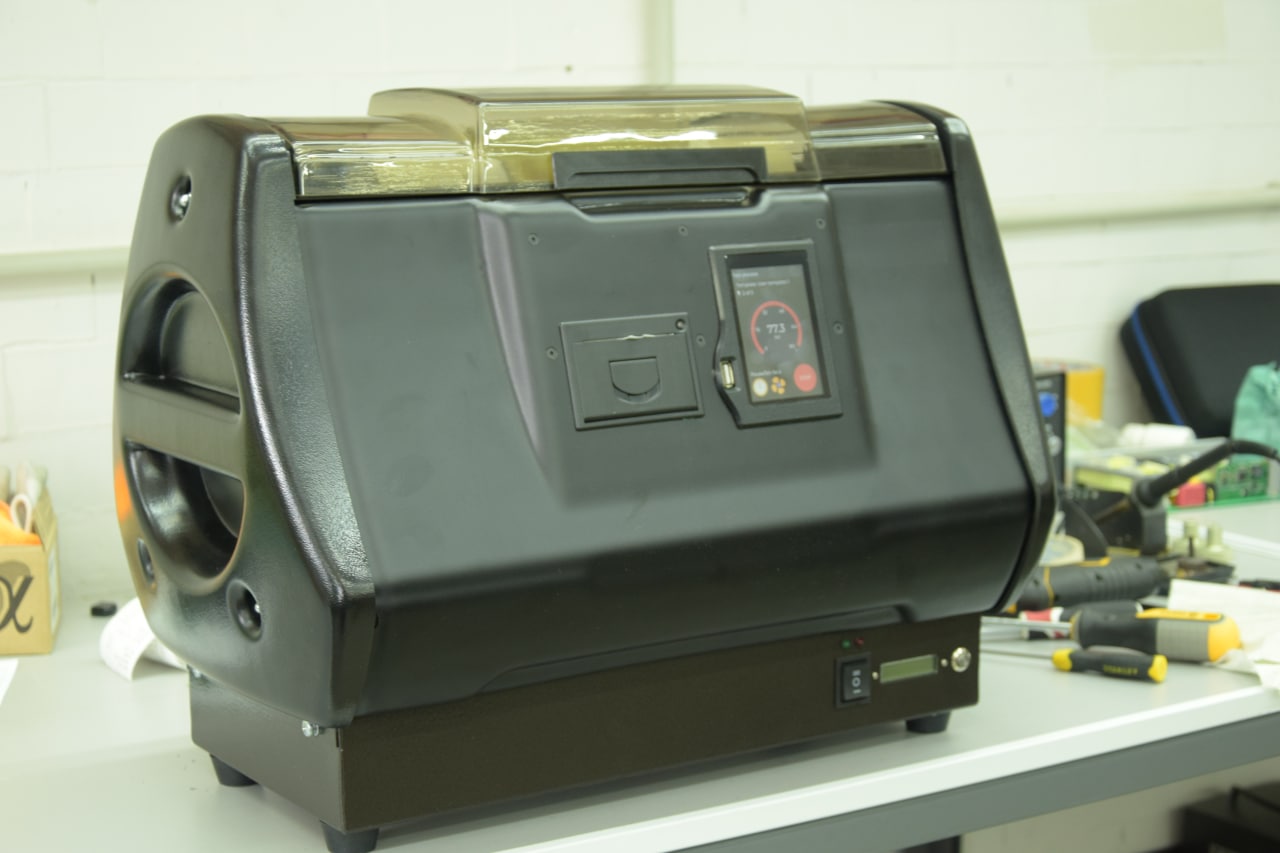

Прилад для вимірювання напруги пробою трансформаторної оливи TOR-100
Тестер TOR-100 призначений для визначення напруги електричного пробою трансформаторного масла та інших рідких діелектриків відповідно до IEC 60156, VDE 0370, ASTM D877, ASTM D1816, IRAM 2341. Даний список стандартів може доповнюватися та модифікуватися з урахуванням появи нових версій стандартів.
Принцип роботи
Робочим ядром тестера є високовольтний трансформатор та електронні модулі. Принцип роботи приладу полягає в поступовому підйомі напруги на вторинній обмотці високовольтного трансформатора від нульового до максимального значення, або до значення, при якому станеться пробій рідкого діелектрика, налитого у комірку, встановлену на високовольтні контакти трансформатора, які є частиною його вихідних електродів.
Підйом напруги на високовольтних контактах вторинної обмотки трансформатора відбувається за рахунок поступового підвищення напруги на первинній обмотці при подачі на неї синусоїдальної напруги з керованого задаючого інвертора.
| № |
Параметр |
Значення |
| 1 | Робоча напруга змінного струму, В |
85 – 264 |
| 2 | Частота живлячої мережі, Гц |
48 – 63 |
| 3 | Споживана потужність, ВА |
не більше 250 |
| 4 | Максимальна вихідна напруга, кВ |
Синусоїдальна, до 100 кВ RMS. |
| 5 | Похибка вимірювання вихідної напруги |
±1 % |
| 6 | Швидкість наростання напруги, кВ/с |
від 0,1 до 5 |
| 7 | Дозвіл при відображенні вихідної напруги, В |
100 |
| 8 | Час відключення високої напруги після пробою, мкс |
10 макс, 4 типове. |
| 9 | Об’єм вимірювальної комірки, см3 |
500 |
| 10 | Діапазон вимірювання температури навкодишнього середовища, °С |
0 – 100 |
| 11 | Дозвіл при вимірюванні температури, °С |
1 |
| 12 | Вбудований принтер |
так |
| 13 | Робоча температура, °С |
0 – 50 |
| 14 | Температура зберігання, °С |
від – 20 до + 60 |
| 15 | Відносна вологість, % |
до 90 без конденсації |
| 16 | Атмосферний тиск, мм. рт. ст. |
630 – 800 |
| 17 | Габаритні розміри, мм |
510х300х350 |
| 18 | Маса, кг, не більше |
29,6 |
- автоматизоване та точне вимірювання напруги пробою до 100 кВ;
- миттєве (4 мкс) відключення тестової напруги при пробої;
- є вбудований принтер, можна друкувати результати вимірювань;
- є USB-роз’єм для підключення флеш-накопичувача. Можна записувати інформацію з архіву даних випробувань для подальшого перезапису на комп’ютер;
- простий та зручний в експлуатації та обслуговуванні.
