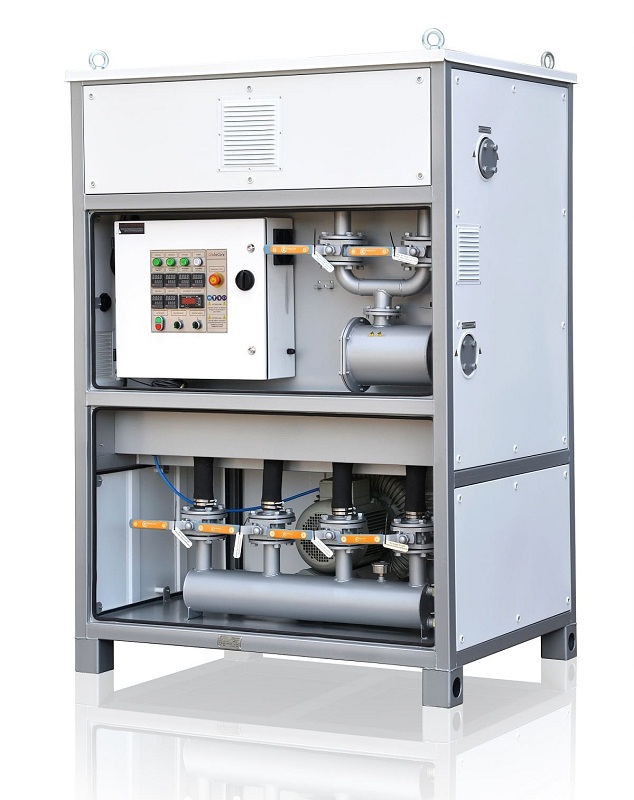

Суховій-7 – установка сушки атмосферного повітря

Використання установки типу «Суховій-7»

Установки типу “Суховій-7” використовуються при ремонті трансформаторів, під час розгерметизації активної частини. Застосовуються для забезпечення продувки бака трансформатора сухим очищеним гарячим повітрям. Загалом, технологію використання обладнання при розбиранні трансформатора можна представити таким чином:

  1. Ознайомлення з габаритними кресленнями трансформатора, де вказані схеми стропування вводів, бака і інших вузлів трансформатора.
  2. Частковий спуск масла з трансформатора.
  3. Прогрівання трансформатора до температури 60-70 °С.
  4. Температура активної частини в процесі всього періоду розгерметизації повинна перевищувати температуру точки роси навколишнього повітря не менше ніж на 5 °С і у всіх випадках повинна бути не нижче + 10 ° С.
  5. Тривалість робіт, пов’язаних з розгерметизацією бака не повинна перевищувати значень вказаних в “Нормах випробування електрообладнання”.
  6. Проведення часткового зливу масла з підсмоктуванням повітря через технологічний воздухоосушитель нижче фланця введення. Демонтаж газовідвідних труб, вентилів, засувок, розширювачів, вихлопних труб і клапанів, установка заглушок.

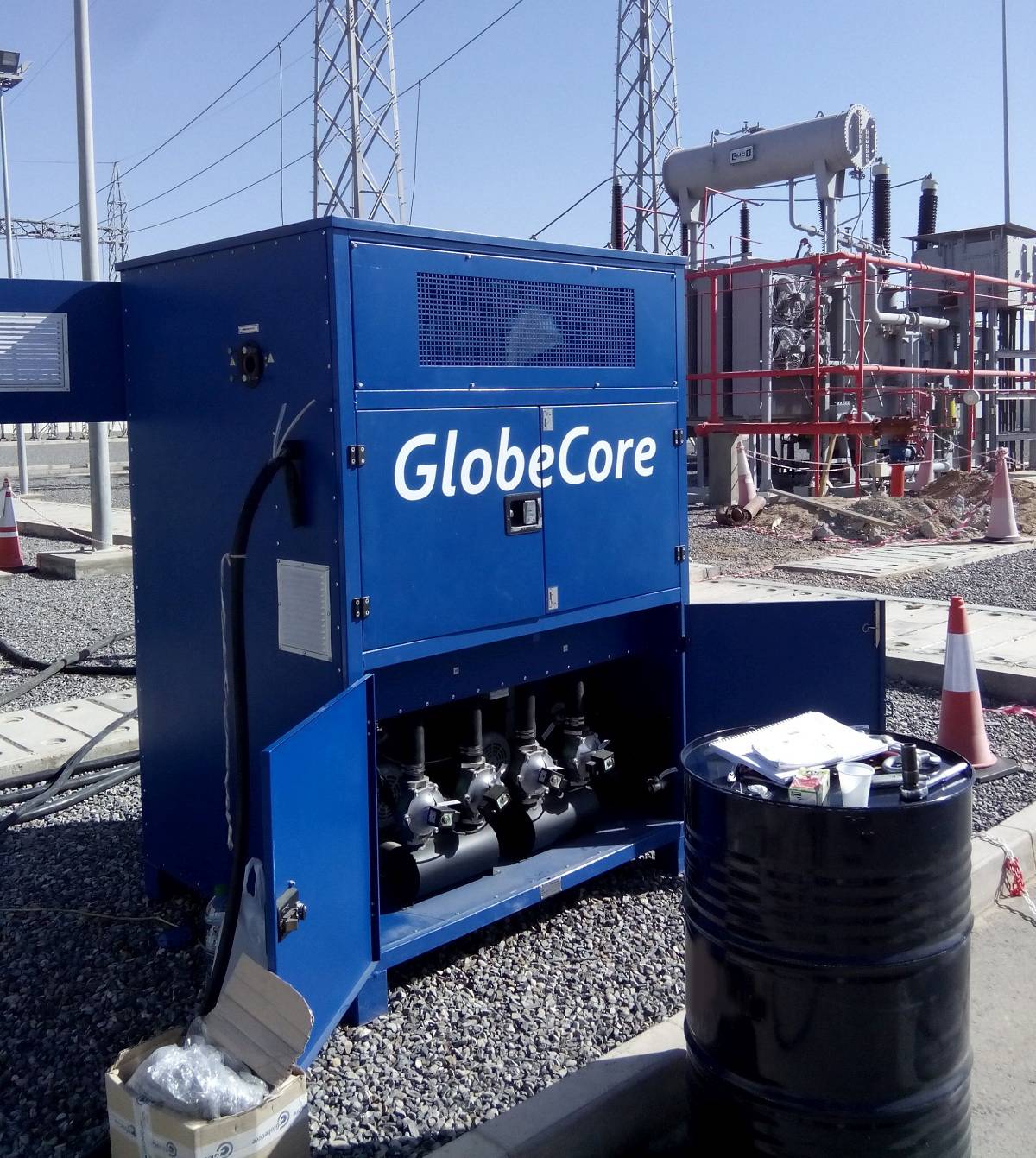

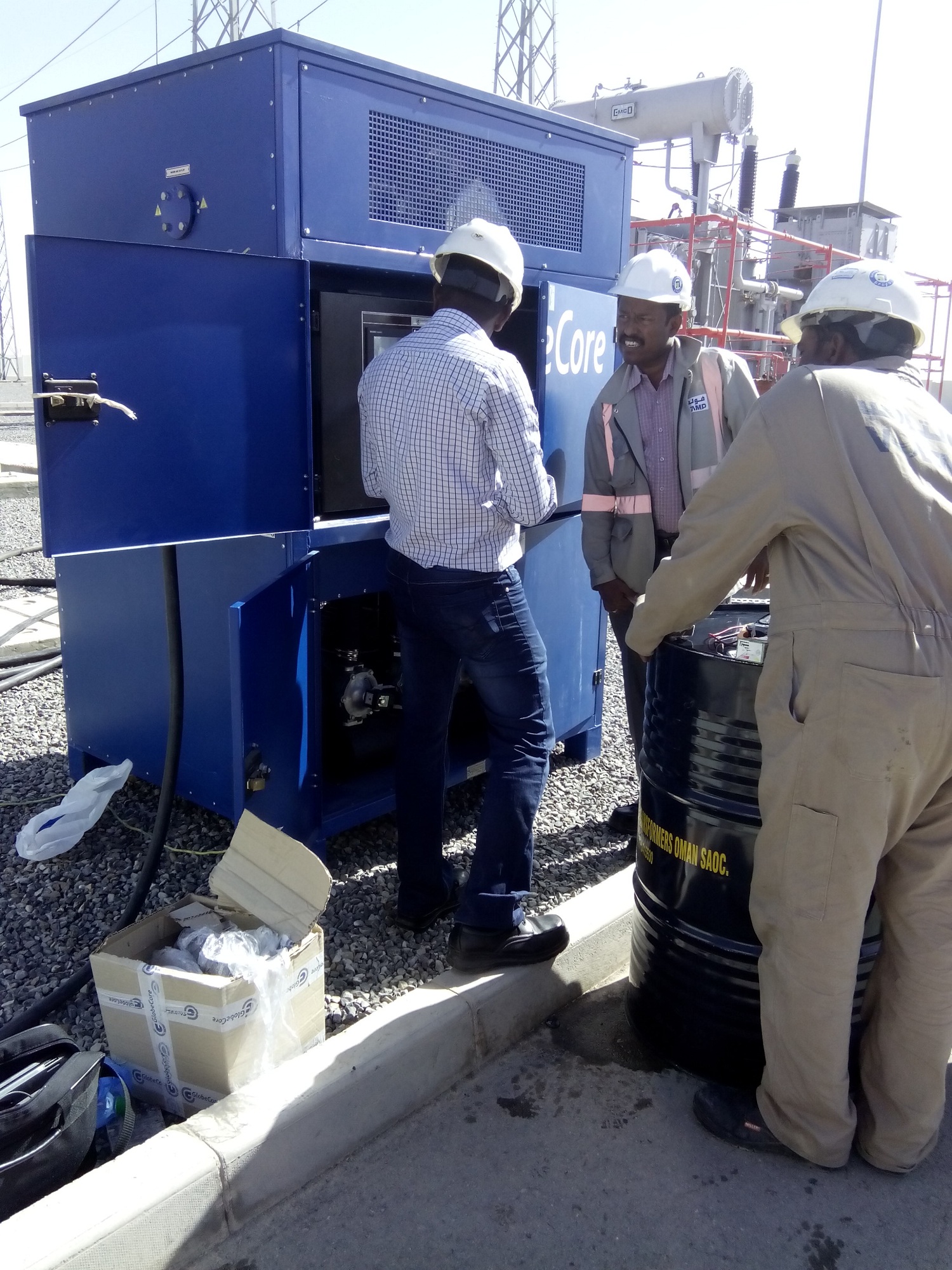

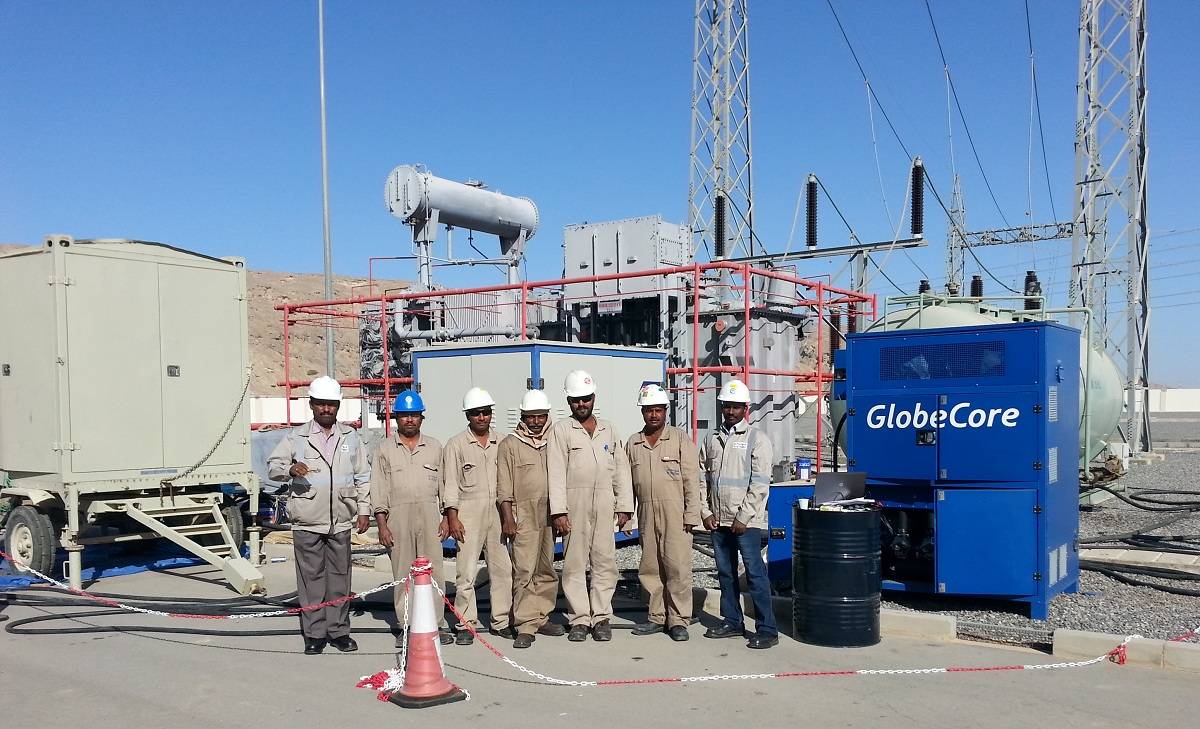

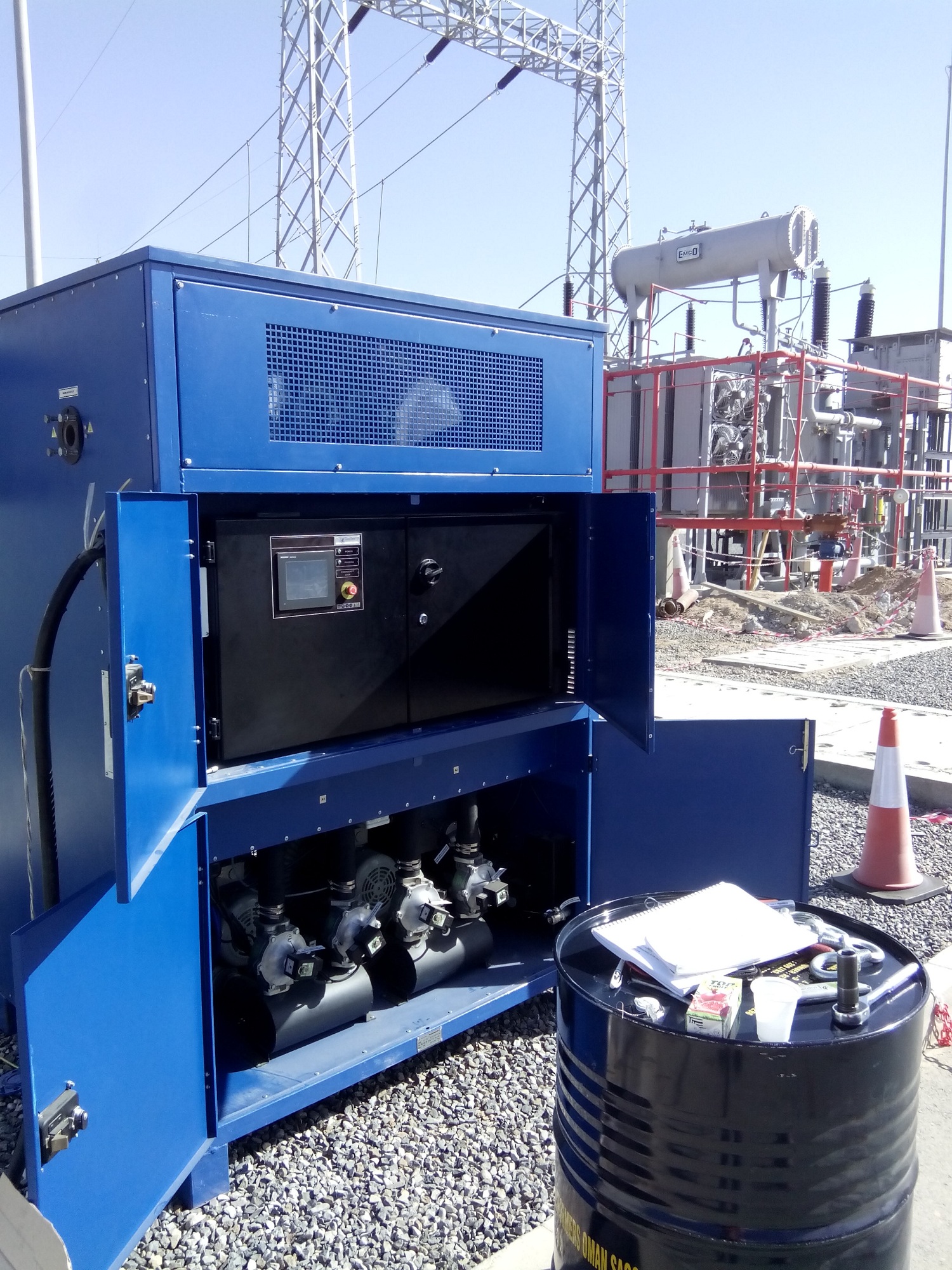

  7. Встановлення та підключення установки “Суховій-7” для подачі підігрітого і осушеного повітря в бак трансформатора.
  8. Після збирання трансформатора і повної його герметизації від’єднання установки з осушення повітря типу Суховій-7.

Установка також дозволяє здійснювати сушку сорбенту в інших установках, вузлах і агрегатах при температурі до 400°С.

Найменування показника

Суховій -3

Суховій-8

1. Продуктивність по сухому повітрю, м3 /хв, не менше

1,7

2,5

2. Точка роси сухого повітря, °С, не вище

мінус 50

мінус 50

3. Тиск сухого повітря, МПа/бар, не більше

0,018/0,18

0,025/0,25

4. Гранична температура сухого повітря, °С

100

100

5. Маса адсорбенту в одному адсорбері, кг, не більше

190

190

6. Кількість адсорберів, шт.

1

2

7. Температура регенерації сорбенту, °С, не більше

430

430

8. Потужність нагрівача, кВт, не більше

24

24

9. Споживана потужність, кВт, не більше Сушка повітря (робочий режим)

1

5,5

Регенерація адсорбенту в одному адсорбері

25

30

Регенерація адсорбенту в двох адсорберах одночасно —- 55
10. Номінальна напруга живлення трифазної мережі частотою 50 Гц, В 380 380
11. Температура повітря на виході установи при регенерації інших адсорбентів, ° С, не більше 430 430
12. Час регенерації адсорбенту в одному або в двох адсорберах, годин 2-4 2-4
13. Тонкість фільтрації сухого повітря, мкм 5 5
14. Габаритні розміри, мм, не більше: довжина 1350 1500
ширина 800 1200
висота 1700 2100
15. Маса, кг, не більше 550 1050

Примітка: в таблиці вказаний стандартний ряд моделей. Підприємство GlobeCore виробляє моделі будь-якої конфігурації, і готово до нових конструкторським рішенням.

  • захист ізоляційної системи трансформатора від зволоження;
  • запобігання перегріву трансформатора;
  • можливість виконання розгерметизації в кілька етапів з повною збіркою трансформатора.

Установка GlobeCore “Суховій” може застосовуватися для:

  • продування баків трансформаторів сухим гарячим повітрям при розгерметизації трансформатора для захисту ізоляції обмоток від зволоження;
  • відновлення насиченого вологою цеоліту;
  • сушіння кабелів зв’язку;
  • сушіння фруктів, овочів, трав, спецій, м’яса та риби;
  • сушіння лікарських препаратів і біологічних матеріалів, де важливий контроль вологості;
  • підтримки низької вологості в процесах виробництва та тестування електронних компонентів, зокрема напівпровідників;
  • ефективного сушіння матеріалів у виробництві паперу й текстилю, що сприяє підвищенню якості продукції та скороченню часу виробництва;
  • сушіння хімічних речовин, покращення процесів виробництва та зберігання;
  • обробки зернових і сільськогосподарських продуктів під час їх зберігання;
  • сушіння деревини перед подальшою обробкою, що зменшує ризик деформації та підвищує якість кінцевих виробів;
  • сушіння приміщень, будівель та обладнання після затоплення або витоку води;
  • сушіння компонентів у авіаційній та космічній промисловості для забезпечення необхідних умов зберігання;
  • сушіння та підтримки оптимального стану військового обладнання, одягу та інших матеріалів;
  • сушіння відходів перед їх переробкою або знешкодженням, що може зменшити об’єм та спростити обробку;
  • сушіння гірничодобувних зразків перед аналізом;
  • сушіння біомаси перед її переробкою на біопаливо, що покращує ефективність процесу;
  • сушіння та обробка забруднених або замочених ґрунтів для покращення їхніх екологічних характеристик;
  • сушіння переробленого пластику перед його подальшою обробкою та формуванням;
  • створення оптимальних умов вирощування рослин, зокрема в холодну погоду або для спеціалізованих дослідів;
  • сушіння цегли, бетонних виробів та гіпсокартону для забезпечення їх міцності та довговічності;
  • сушіння керамічних виробів перед випалюванням;
  • осушення внутрішніх просторів транспортних засобів, включаючи кораблі, літаки та автомобілі, для попередження корозії та забезпечення комфорту пасажирів;
  • сушіння компонентів акумуляторів перед асамблюванням для забезпечення їхньої надійності та довговічності;
  • сушіння інгредієнтів або готових кормів для тварин для забезпечення їхньої тривалої зберіганості та поживності;
  • сушіння тютюнових листів перед їх ферментацією та обробкою, що впливає на смак та якість кінцевого продукту;
  • осушення вугільних брикетів або порошку перед їх використанням або пакуванням;
  • сушіння шкіри після її обробки та фарбування для досягнення оптимальної якості та м’якості;
  • сушіння і обробка спортивного інвентарю, наприклад, лижного спорядження або кемпінгового обладнання, для підвищення його довговічності та комфорту використання;
  • сушіння фарби та покриттів на автомобілях під час виробничого процесу для забезпечення високої якості фінішного покриття;
  • сушіння та підготовка волокон, таких як скловолокно або вуглецеві волокна, перед їх використанням у композитах для підвищення міцності та зменшення ваги виробів;
  • сушіння матеріалів для виробництва сонячних панелей або біомаси для біоенергетики, щоб покращити їхню ефективність і довговічність;
  • сушіння керамічного та порцелянового посуду перед глазуруванням та випалюванням;
  • використання сухого гарячого повітря для видалення залишків масла, жиру, фарби або інших забруднювачів з металевих поверхонь;
  • сушіння покриттів на меблях, оздоблювальних матеріалах або будівельних елементах для забезпечення їхньої міцності та естетичного вигляду;
  • сушіння ароматизаторів, барвників та інших компонентів ароматизованих свічок і мила перед їх додаванням до основної маси, щоб забезпечити однорідність та стабільність продукту;
  • використання сухого гарячого повітря для додаткової дезінфекції медичних інструментів та обладнання після стандартної стерилізації;
  • сушіння тканин та матеріалів, що використовуються у виробництві спортивного одягу, для підвищення їхніх водовідштовхувальних та дихальних властивостей;
  • створення спецефектів за допомогою сухого гарячого повітря, наприклад, імітація пустельного або тропічного клімату в закритих просторах;
  • використання сухого гарячого повітря для видалення вологи з деревини перед нанесенням захисних покриттів, що збільшує термін служби та зменшує ризик гниття та атаки шкідників;
  • легке сушіння винограду та інших фруктів перед ферментацією для концентрації смаків та ароматів;
  • сушіння компонентів мінеральних добрив перед їх змішуванням;
  • сушіння паперу, картону та інших матеріалів перед їх переробкою в упаковку для підвищення міцності та довговічності;
  • сушіння натуральних інгредієнтів перед їх використанням у формулах чистячих засобів для підвищення ефективності та забезпечення безпеки для навколишнього середовища;
  • сушіння матеріалів та компонентів, таких як глина, пластик або деревина, перед їх обробкою та декоруванням;
  • швидкого створення атмосфери сухості або тепла в тематичних парках, на виставках або у декораціях для зйомок фільмів;
  • сушіння фарб і клеїв на дитячих іграшках для забезпечення їх безпеки та довговічності;
  • сушіння та консервація археологічних знахідок і артефактів для збереження та подальшого вивчення;
  • створення оптимального клімату в архівах і бібліотеках, що дозволяє зберегти папір від вологи та плісняви;
  • сушіння спецій і трав при низьких температурах для збереження аромату та властивостей, забезпечуючи вищу якість продукту;
  • сушіння електротехнічних ізоляційних матеріалів для забезпечення їх високих ізоляційних властивостей.
