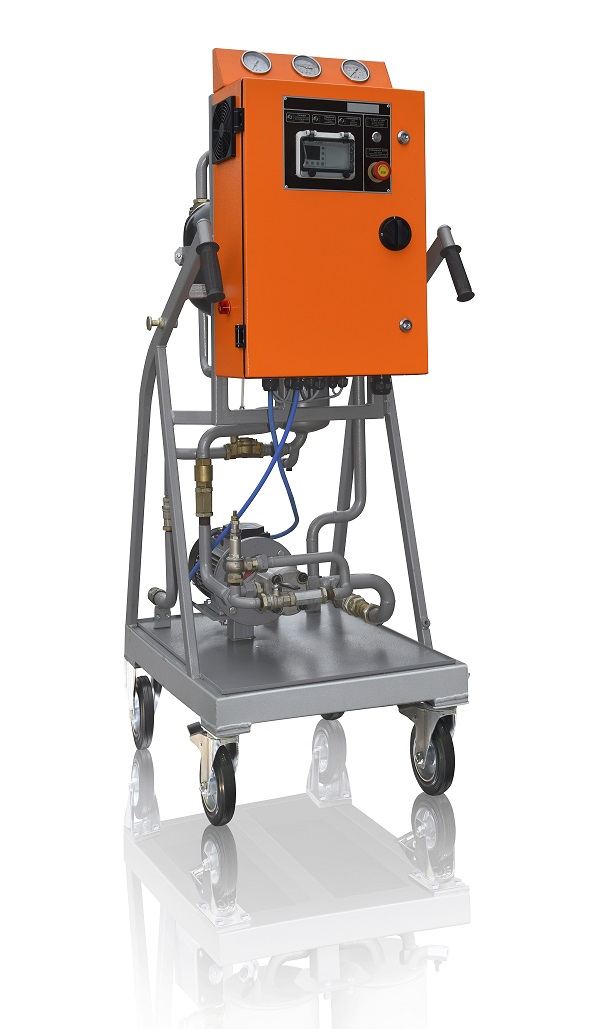

Установка фільтрації промислових олив СММ-1,2Фр

Установка СММ-1,2Фр призначена для очищення рідин на нафтовій основі (масел, мастильно-охолоджувальних рідин, робочих рідин для гідросистем машин та обладнання) від механічних забруднень. Установка забезпечує чистоту рідин під час виробництва, ремонту та обслуговування обладнання енергопідприємств, будівельно-дорожньої техніки, двигунів, верстатів, технологічного обладнання тощо. Обладнання підвищує надійність та довговічність гідромасляних систем та вузлів.

Установка може обробляти мінеральні оливи, що мають такі властивості:

  • в’язкість кінематична, мм2/с при 50°С – до 400;
  • клас промислової чистоти за ISO 4406 – не гірший 21/19/16.

Принцип роботи

В установці передбачені три режими роботи: заправка акумулятора, фільтрація рідини й очистка фільтрів. Фільтри очищаються автоматично.  СММ-1,2Фр самостійно визначає тривалість кожного з режимів роботи.

Установка складається з таких елементів:

  1. Насосний агрегат.
  2. Фільтри грубої очистки (сітчасті).
  3. Фільтри патронні тонкої очистки.
  4. Вузол запобіжний.
  5. Шафа управління.
  6. Гідроакумулятор.
  7. Металева рама-піддон, змонтована на колесах.
  8. Система трубопроводів.

Найменування параметру

Значення

1 Продуктивність, м³/год

0,5 … 1,2

2 Тонкість фільтрації, мкм

5

3 Об’єм гідроакумулятора, л

4

4 Тиск оливи в гідроакумуляторі, бар, не більше

12

5 Температура оливи, що обробляється, °C

0…70

6 Встановлена потужність, що споживається, кВт

1,5

7 Номінальний тиск оливи на вході, бар, не більше

0,3

8 Максимальний тиск на виході насоса, що перекачує, бар

12

9 Напруга живлення трифазної мережі змінного струму частотою 50 Гц (60 Гц), В

По запиту замовника

10 Габаритні розміри, мм, не більше

  • довжина
  • ширина
  • висота

800

620

1500

11 Маса, кг, не більше

130

  • фільтроелементи не потрібно замінювати, тому що вони самоочищуються;
  • завдяки встановленим фільтроелементам може працювати без перерв;
  • компактні розміри;
  • установка легко переміщується за рахунок розміщення на колісній платформі.

Установка СММ-1,2Фр може використовуватися для:

  • фільтрації трансформаторної оливи;
  • фільтрації турбінної оливи;
  • фільтрації гідравлічної оливи;
  • фільтрації індустріальної оливи;
  • фільтрації кабельної оливи;
  • фільтрації компресорної оливи;
  • фільтрації редукторної оливи;
  • фільтрації промивочних рідин;
  • фільтрація змащувально-охолоджуючих рідин;
  • фільтрації силіконової оливи;
  • фільтрації діелектричної рідини Midel 7131;
  • фільтрації діелектричної рідини FR3;
  • фільтрації оливи рентгенівських апаратів;
  • фільтрації вогнестійкої турбінної оливи Fyrquel.
