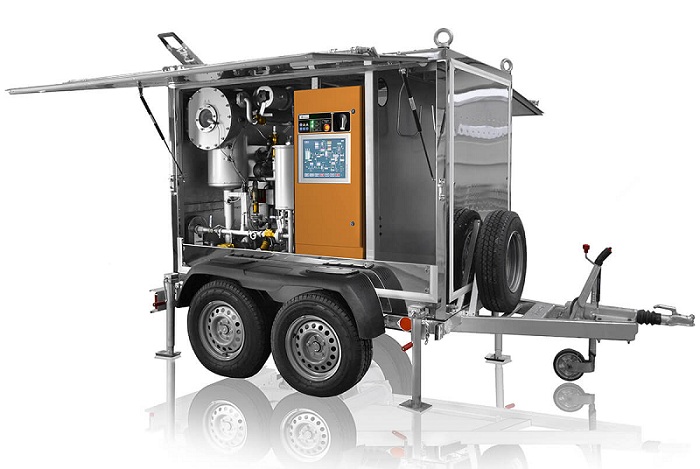

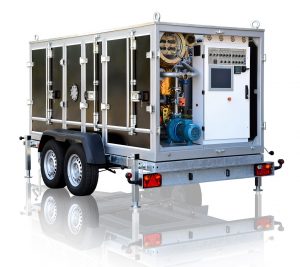

УВМ-6/7 – установка дегазації та очищення електроізоляційної оливи

Установка для обробки трансформаторної оливи УВМ-6/7Л призначена для вакуумування трансформаторів, очищення від механічних домішок, очищення від води і газів електроізоляційних масел, в’язкість яких при температурі 50 °С не перевищує 70 мм/с² (сСт). УВМ-6/7Л застосовується при монтажі, ремонті та експлуатації маслонаповненого високовольтного обладнання.

Високовакуумні системи використовуються з метою дегазифікації, дегідратації і фільтрації трансформаторних масел для усунення газів, вільної і розчиненої води, твердих речовин. Система застосовується при установці, ремонті та роботі високовольтного маслонаповненого обладнання напругою до 1150 кВ (силові трансформатори, високовольтні вимикачі та ін.).

Параметр Значення
1 Продуктивність, м3/год,  не менше
– в режимі дегазації, сушки і фільтрації

2-6

– в режимі нагріву і фільтрації

2-7

2* Параметри обробленого масла:
– об’ємний вміст газів у маслі %, не більше

0,1

– масовий вміст вологи в маслі, ppm, не більше

10

– клас промислової чистоти по ISO 4406

16/14/12

– тонкість фільтрації, мкм

5

– пробивна напруга, кВ, не менше

70

3 Температура масла в режимі нагріву, ºС

90

4 Коефіцієнт фільтрації

≥50

5 Тиск на виході, МПа

0,2

6 Висота подачі масла відносно вихідного патрубка, м

20

Потужність маслонагрівача, кВт

115

8 Питома поверхнева потужність маслонагрівача, Вт/см2, не більше

 1,15

9 Максимальна споживана потужність, кВт, не більше

130

10 Параметри електричного струму
– напруга, В

380

– змінний з частотою, Гц

50

 11 Габаритні розміри,  мм,  не більше
– довжина

3750

– висота

2110

– ширина

2150

 12 Маса, кг, не більше

2000

Примітка –  * При вихідних параметрах масла:

– об’ємний вміст газів  –  не більше 10,5%

– масовий вміст вологи – не більше 0,005% (50 ppm)

– температура – не нижче 0 ºС

  • немає необхідності використовувати адсорбенти для зневоднення трансформаторного масла;
  • експлуатація обладнання не викликає забруднення повітря або відходів, що вимагають зберігання і утилізації;
  • простота в експлуатації й обслуговуванні;
  • максимальні характеристики масла навіть після одного циклу обробки;
  • низьке енергоспоживання;
  • низький рівень шуму;

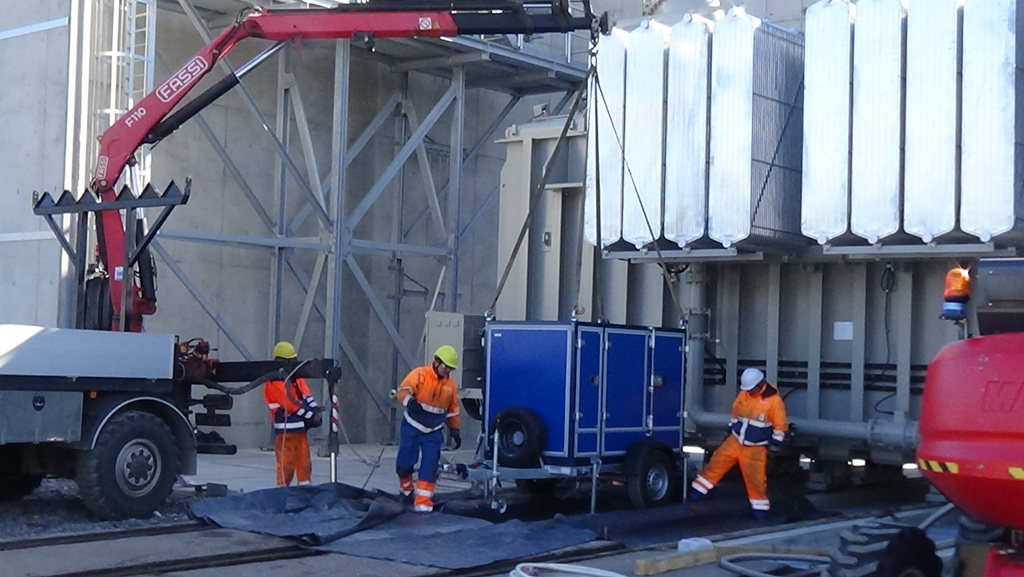

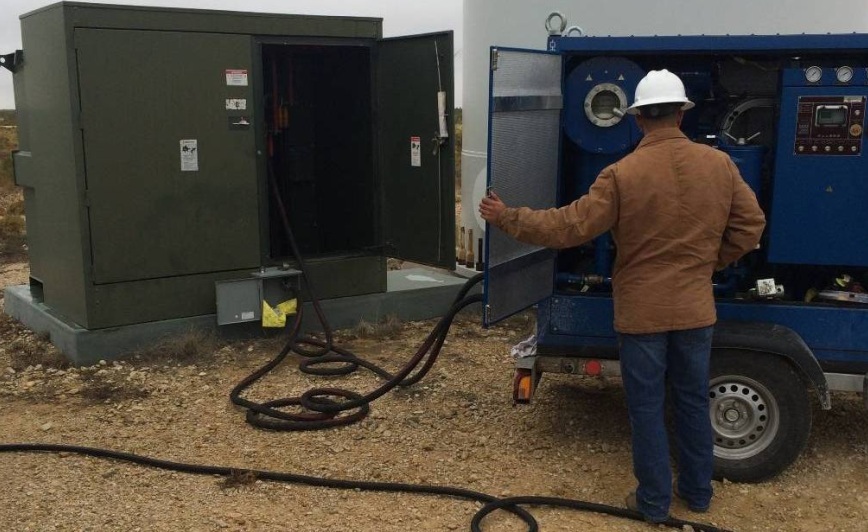

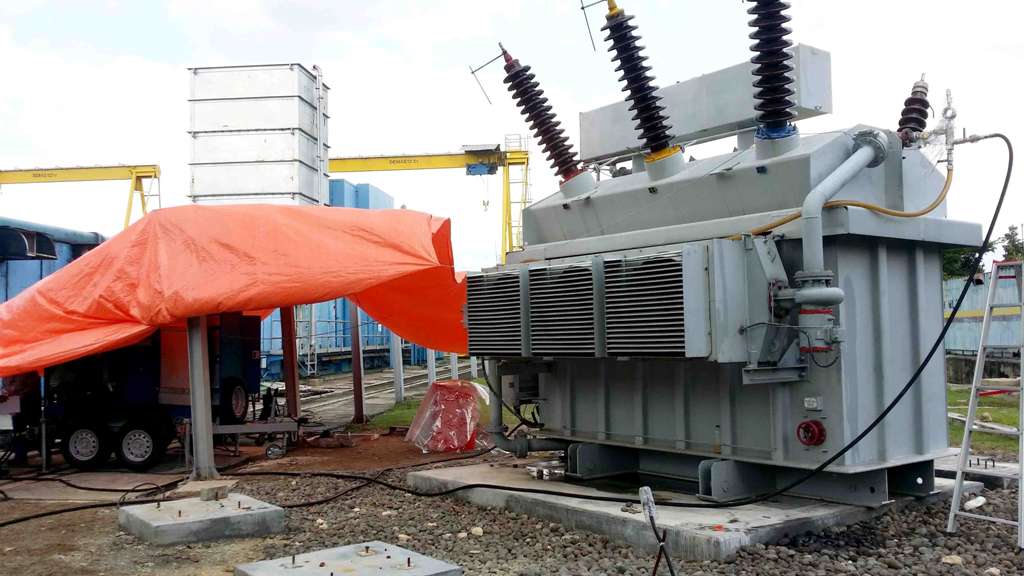

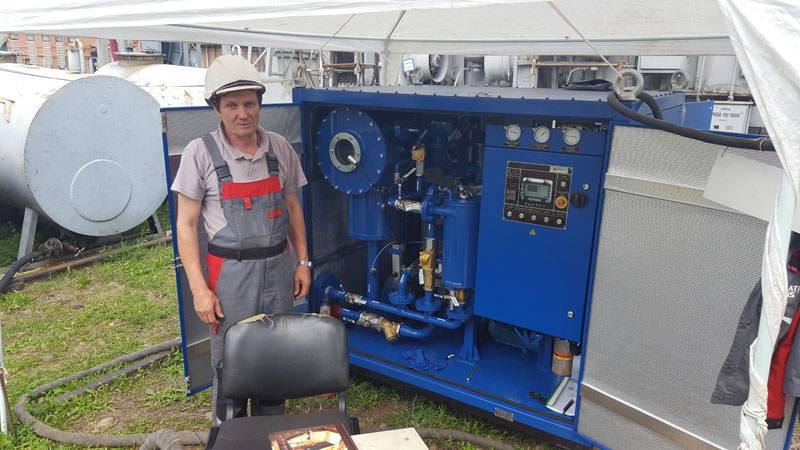

  • установку можна легко розмістити на причепі і використовувати на місці експлуатації трансформатора.

Установка УВМ-6/7 може використовуватися для:

  • очищення трансформаторної оливи;
  • вакуумування трансформатора;
  • очищення силіконової оливи;
  • очищення діелектричної рідини Midel 7131;
  • очищення діелектричної рідини FR3;
  • очищення оливи рентгенівських апаратів;
  • очищення вогнестійкої турбінної оливи Fyrquel.

Loading...

Регулювання продуктивності ручними кранами (або плавне регулювання продуктивності див. опцію), напівавтоматична робота режимів, ступінчасте або плавне (див. опцію) нагрівання оливи. Управління від PLC.

Автоматичне регулювання продуктивності, автоматична робота режимів, плавне нагрівання оливи. Управління від PLC + HMI.

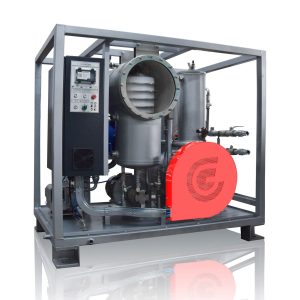

Рамне відкрите виконання

Shell is available

Регулювання продуктивності ручними кранами

Регулювання продуктивності насосу викачування регулятором на панелі управління за допомогою крану з електроприводом, візуальний контроль витрати по індикатору-витратоміру

Регулювання продуктивності насосу викачування установки з екрану панелі управління вибором уставки й автоматичнною підтримкою її за допомогою крана з електроприводом, підтримка рівня в вакуумній колоні, плавна робота в усьому діапазоні регулювання, контроль витрати за допомогою цифрового лічильника оливи

Комутація ступенів нагрівача контакторами відповідно до алгоритму програми контролера, автоматичний контроль заданої оператором температури

Безконтактне плавне регулювання струму ступенів нагрівача твердотільним реле (Solid_State_Relay, SSR) автоматичний контроль заданої температури по ПІД-закону відповідно до алгоритму програми контролера

Online monitoring the transformer tank oil level. Automatic shutdown of the procesing unit and automatic block of the oil hoses in case of an accident. Automatic performance adjustment option. Automatic smooth direct heating option

Інформація на екрані контролера, пристроях і  органах управління, паспортна документація на українсьлкій мові

Інформація на екрані контролера, пристроях і  органах управління, паспортна документація на мові замовника

Option to select the fine filter contaminant capacity

Option to select the fine filter contaminant capacity

Option to select the fine filter filtration degree

Option to select the fine filter filtration degree

Механічний лічильник-тоталайзер із відображенням накопиченої витрати оливи

Цифровий витратомір-тоталайзер з відображенням миттєвої й накопиченої витрати оливи

Power supply analyzer displays the current, voltage, frequency by phases and other parameters

Industrial warmer with forced heat exchange to avoid condensation in the control cabinet

Ємнісний трансдюсер, який визначає активність розчиненої в оливі вологи й переводить її в абсолютний вміст вологи в оливі, що надходить в установку

Ємнісний трансдюсер, який визначає активність розчиненої в оливі вологи й переводить її в абсолютний вміст вологи в оливі на виході з установки

Ємнісний трансдюсер, який визначає активність розчиненої в оливі вологи й переводить її в абсолютний вміст вологи в оливі на вході та виході з установки

Sealing material: valve, rings, pump, gaskets

Sealing material: valve, rings, pump, gaskets

Four-wire flexible copper cable for external power supply

Кабель оснащений промисловим герметичним роз’ємом, що складається з вилки внутрішнього монтажу й кабельної розетки

Виводи жил кабелю оснащені кабельними терміналами

Кабель оснащений промисловим герметичним роз’ємом, що складається з розетки внутрішнього монтажу й кабельної вилки
