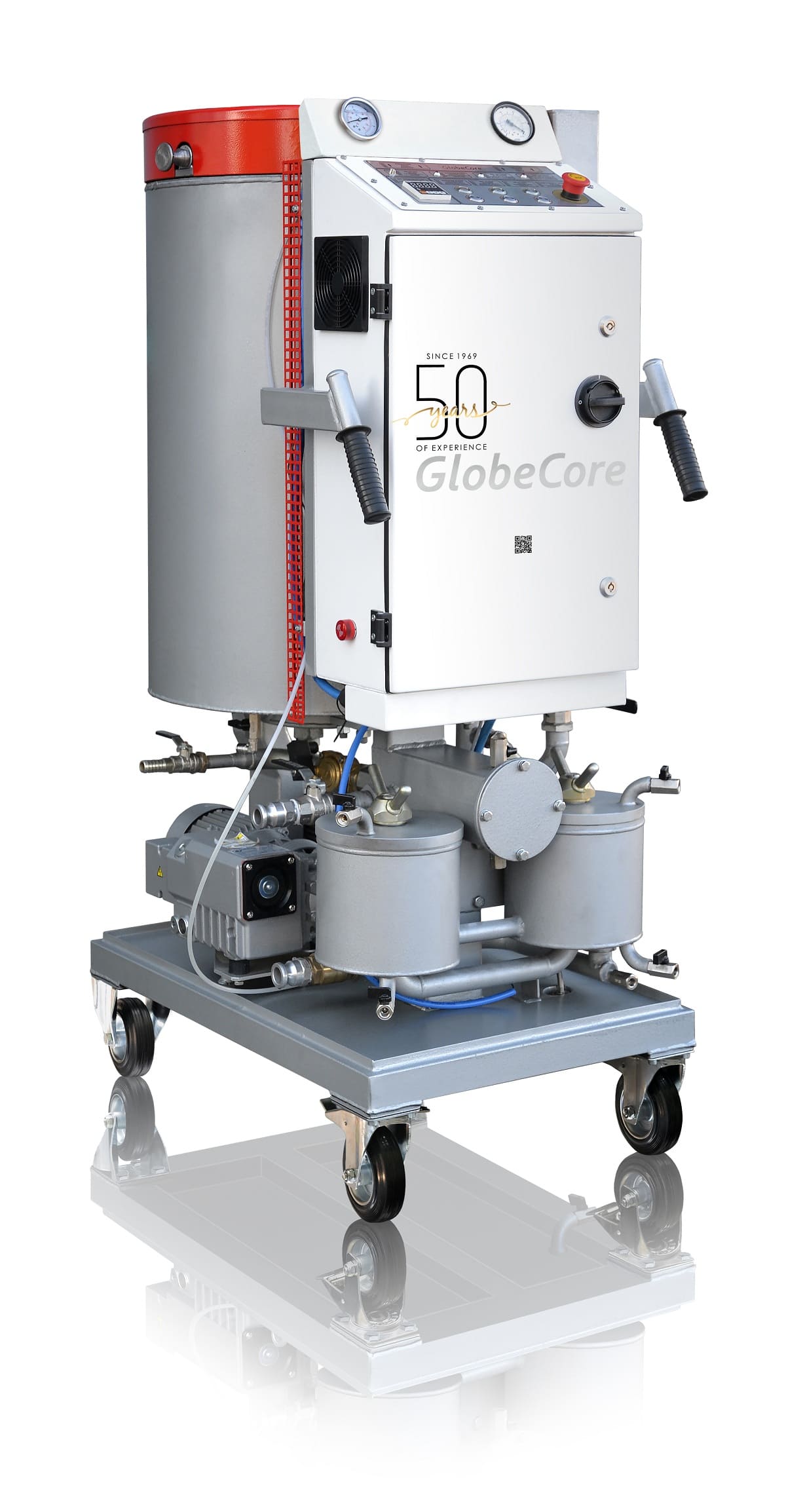

СММ-1ЛТ – Термовакуумна сушка і фільтрація промислової оливи
Станція масляна мобільна СММ-1,0ЛТ призначена для термовакуумної сушки і фільтрації промислових масел, які використовуються в системах змащення, системах ущільнень, гідравлічних системах управління газотурбінних і газоперекачувальних агрегатів, газомотокомпрессоров, а також в трансформаторах.
Крім очищення масел установка СММ-1,0ЛТ також може використовуватися для нагріву і сушіння маслонаповнених електричних апаратів.
Принцип роботи
Під дією вакууму масло проходить фільтр грубої очистки з тонкістю фільтрації 200 мікрон, після чого потрапляє у внутрішню частину вакуумної ємності, в якій знаходиться нагрівач.
Піднімаючись знизу-вгору, масло нагрівається і через спеціальну кришку з каналами потрапляє в іншу частину колони прямо на спеціальні насадки. Далі масло стікає вниз по насадках, а в цей час з нього під впливом вакууму видаляються пари вологи й гази. Далі відбувається викачка масла з нижньої частини ємності через два фільтри тонкої очистки на вихід з установки. Тонкість фільтрації фільтрів може бути обрана на рівні 5, 3, 1 або 0,3 мікрона.
Особливості конструкції
Нагрівач розташовується всередині вакуумної ємності, що дозволило не тільки зменшити розмір установки, але і скоротити втрати тепла при нагріванні масла.
Масло всмоктується в вакуумну колону за рахунок створення в ній розрідження вакуумною системою. Для інших елементів установки застосована нова компоновка. Всі ці нововведення дали хороший результат в плані невеликих розмірів обладнання.
| Найменування параметру |
Значення | |
| 1. Продуктивність, м3/год (gpm), не менше | ||
| – в режимі термовакуумної сушки і фільтрації | 1,0 (4,4) | |
| 2.* Параметри обрабленого масла (за кілька проходів): | ||
| – загальний вміст газів, % не більше | 1,5 | |
| – масовий вміст вологи, г/т (ppm), не більше | 10 | |
| – клас промислової чистоти по ISO 4406 | -/14/12 | |
| – клас промислової чистоти по ГОСТ 17216 | 9 | |
| 3. Максимальна температура масла на виході, ºС (ºF) | 55 (131) | |
| 4. Тиск на виході, бар (psi) | 3 (43,5) | |
| 5. Потужність маслонагрівача, кВт, не більше | 12 | |
| 6. Максимальна споживана потужність, кВт, не більше | 15 | |
| 7. Параметри електричного струму | ||
| – напруга, В | 380 | |
| – змінний з частотою, Гц | 50 | |
| – кількість фаз | 3 | |
| 8. Габаритні розміри, мм (in), не більше | ||
| – довжина | 900 (35) | |
| – ширина | 620 (24) | |
| – висота | 1500 (59) | |
| 9. Маса, кг, не більше | 280 (617) | |
Примітка:
* При вихідних параметрах масла:
- об’ємний вміст газів – не більше 10,5%
- масовий вміст вологи – не більше 0,005% (50 ppm)
- температура – не нижче 0 ºС (32 ºF);
- при багаторазовому проходженні масла через установку.
- компактність;
- мобільність;
- простота управління;
- використовується для очищення різних типів промислових масел: турбінних, гідравлічних, компресорних та інших.
Установка CMM-1ЛТ може використовуватися для:
- очищення турбінної оливи;
- очищення трансформаторної оливи;
- очищення гідравлічної оливи;
- очищення індустріальної оливи;
- очищення кабельної оливи;
- очищення компресорної оливи;
- очищення редукторної оливи;
- очищення силіконової оливи;
- очищення діелектричної рідини Midel 7131;
- очищення діелектричної рідини FR3;
- очищення оливи рентгенівських апаратів;
- очищення вогнестійкої турбінної оливи Fyrquel.
