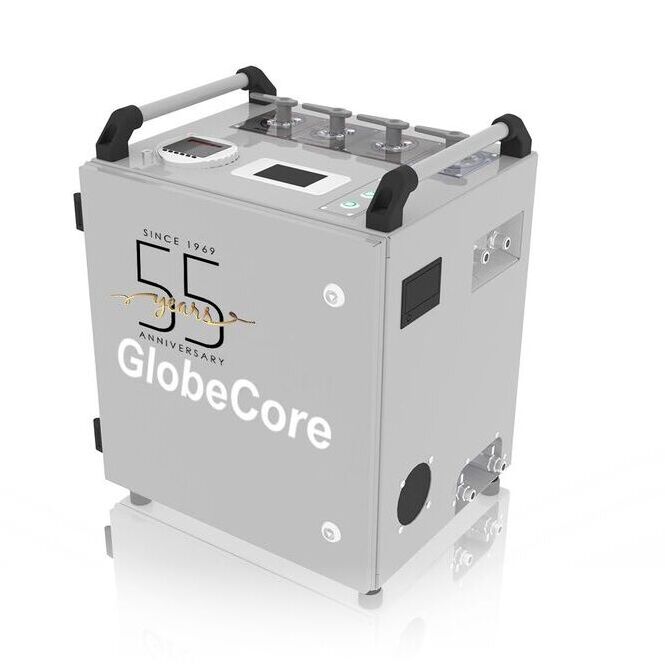

Аналізатор трансформаторної оливи TOR-7 розроблений для визначення концентрації газів, рівня вологості, ступеня забруднення твердими частками, а також визначення вмісту водню в оливі. Цей прилад забезпечує аналіз мінеральних трансформаторних олив, з такими характеристиками:
- кінематична в’язкість при 50 °С – від 2 до 12 мм2/с;
- щільність при 20 °С – від 800 до 950 кг/м3;
- масова концентрація вологи в оливі – до 10 ppm;
- клас чистоти за ISO 4406 – не нижче 21/19/16.
Принцип роботи
Метод вимірювання базується на спостереженні змін тиску газу в циліндрі під час його наповнення оливою. Враховуючи об’єми циліндра та заливаної оливи, а також тиск у циліндрі до та після наповнення, визначається концентрація газів. За допомогою сенсорів і контролера вимірюються та відображаються на екрані вміст вологи, температура оливи, вміст водню та рівень забруднення твердими частками.
Загальні технічні характеристики
| № |
Найменування
|
Значення
|
| 1 |
Об’єм вимірювальної комірки, л |
1,2 |
| 2 |
Об’єм проби оливи, л |
0,5 – 0,7 |
| 3 |
Максимальний тиск у приладі, Па |
0,3 |
| 4 |
Максимальне натікання в приладі, Па |
26 |
| 5 |
Тиск оливи на вході, бар |
0,3 – 3 |
| 6 |
Температура досліджуваної оливи, ºС |
20 – 90 |
| 7 |
Максимальна споживана потужність, кВт, не більше |
1 |
| 8 |
Параметри електричного струму:
– напруга, В
– змінний з частотою, Гц |
По запиту замовника
|
| 9 |
Габаритні розміри, мм, не більше
– довжина
– висота
– ширина |
465
530
375
|
| 10 |
Маса, кг, не більше |
40 |
Характеристики вимірювання параметрів оливи
| № |
Найменування параметра |
Значення |
|
| Характеристики вимірювання вологи |
| 1 |
Робочий діапазон, aw (активність води (aw)) |
0…1 |
|
| 2 |
Точність при 20 °C |
±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
|
| 3 |
Вимірювання температури |
так |
|
| 4 |
Температура робочого середовища, °С |
0…55 |
|
| Характеристики вимірювання водню |
| 6 |
Діапазон вимірювань, ppm |
25-5000 |
|
| 7 |
Точність |
20% від показника або 25 ppm |
|
| 8 |
Повторюваність |
10% від показника або 15 ppm |
|
| 9 |
Час відгуку |
<60 хв (90% зміни кроку) |
|
| 10 |
Перехресна чутливість: |
Менш ніж 2% перехресної чутливості до інших газів (CO, CO2, вуглеводні) |
|
| 11 |
Температура робочого середовища, °С |
0…55 |
|
| Характеристики вимірювання забруднення твердими частинками |
| 6 |
Діапазон вимірювань, ppm |
25-5000 |
|
| 7 |
Точність |
20% від показника або 25 ppm |
|
| 8 |
Повторюваність |
10% від показника або 15 ppm |
|
| 9 |
Час відгуку |
<60 хв (90% зміни кроку) |
|
| 10 |
Перехресна чутливість: |
Менш ніж 2% перехресної чутливості до інших газів (CO, CO2, вуглеводні) |
|
| 11 |
Температура робочого середовища, °С |
0…55 |
|
| Характеристики ступеня чистоти чи рівня забруднення |
| 12 |
Допустимий діапазон в’язкості |
1 to 1000 мм²/с |
|
| 13 |
Вимірювані змінні |
ISO 99 (ISO 4406:1999)
SAE (SAE AS 4059) або
ISO 87 (ISO4406:1987)
NAS (NAS 1638)
|
|
| 14 |
Діапазон вимірювання |
Вимірювання від класу ISO 9/8/7 (MIN) до класу ISO 25/24/23 (MAX)
Відкалібрований у діапазоні ISO від 13/11/10 до 23/21/18
|
|
| 15 |
Точність |
+/- ½ класу ISO в каліброваному діапазоні |
|
| 16 |
Температура робочого середовища, °С |
0 … +85 |
|
- вимірювання чотирьох ключових параметрів (концентрації вологи та водню, кількості твердих часток, об’єму газів) за допомогою одного приладу;
- надійність у роботі;
- міцний та зручний корпус;
- можливість друку результатів на вбудованому принтері.
