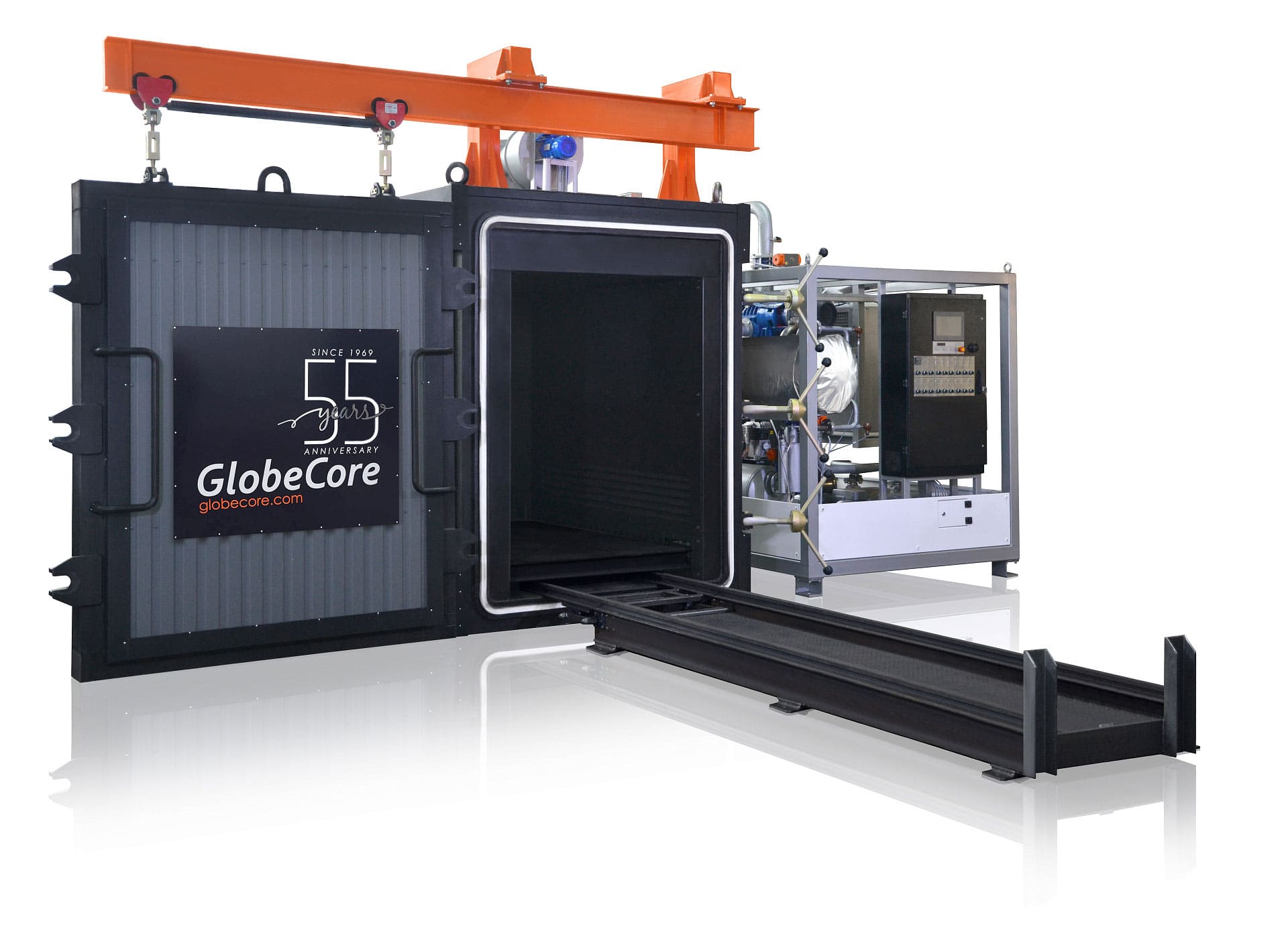

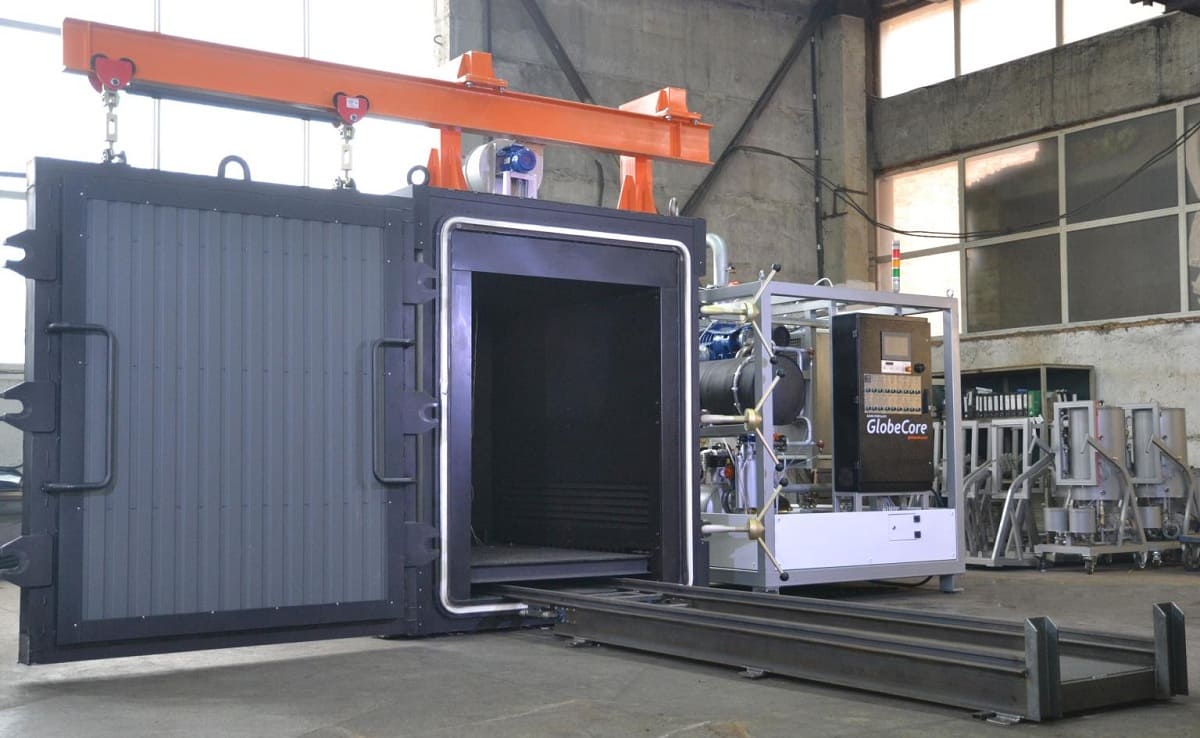

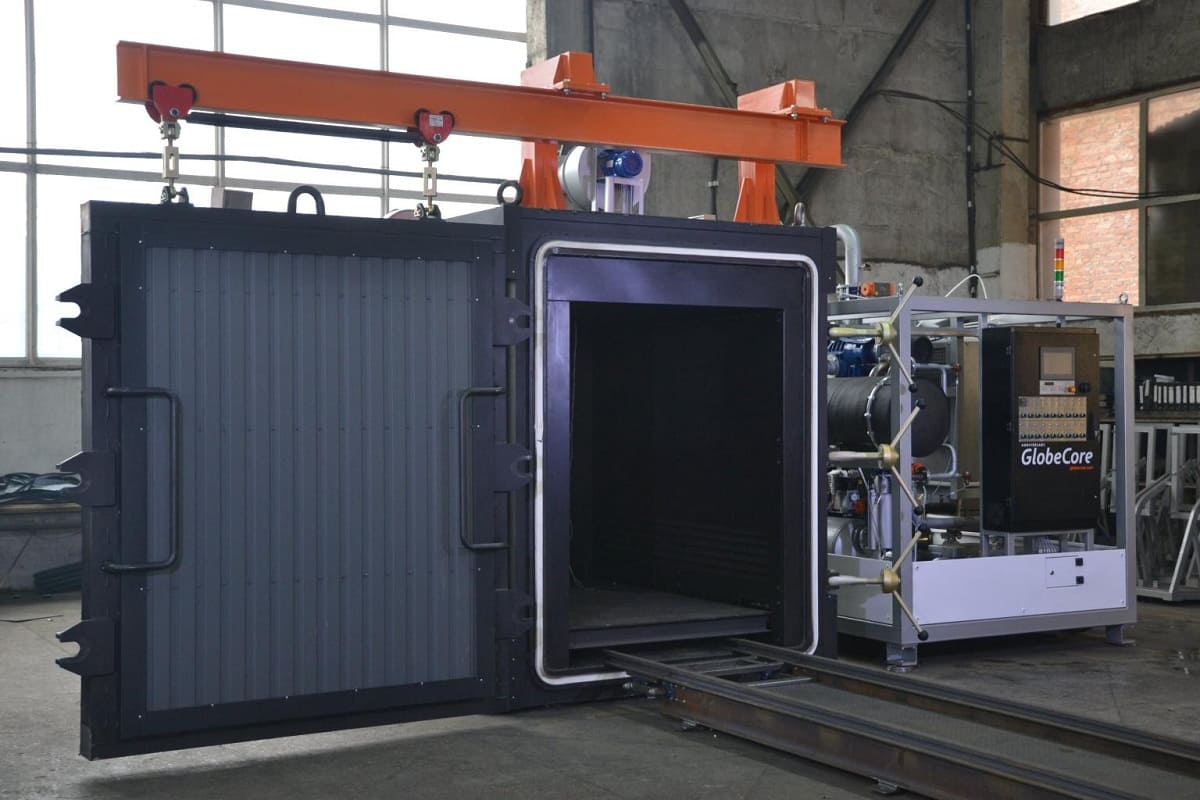

УС-6С Установка для сушки активної частини силових трансформаторів

Технологія процесу сушки активної частини силових трансформаторів

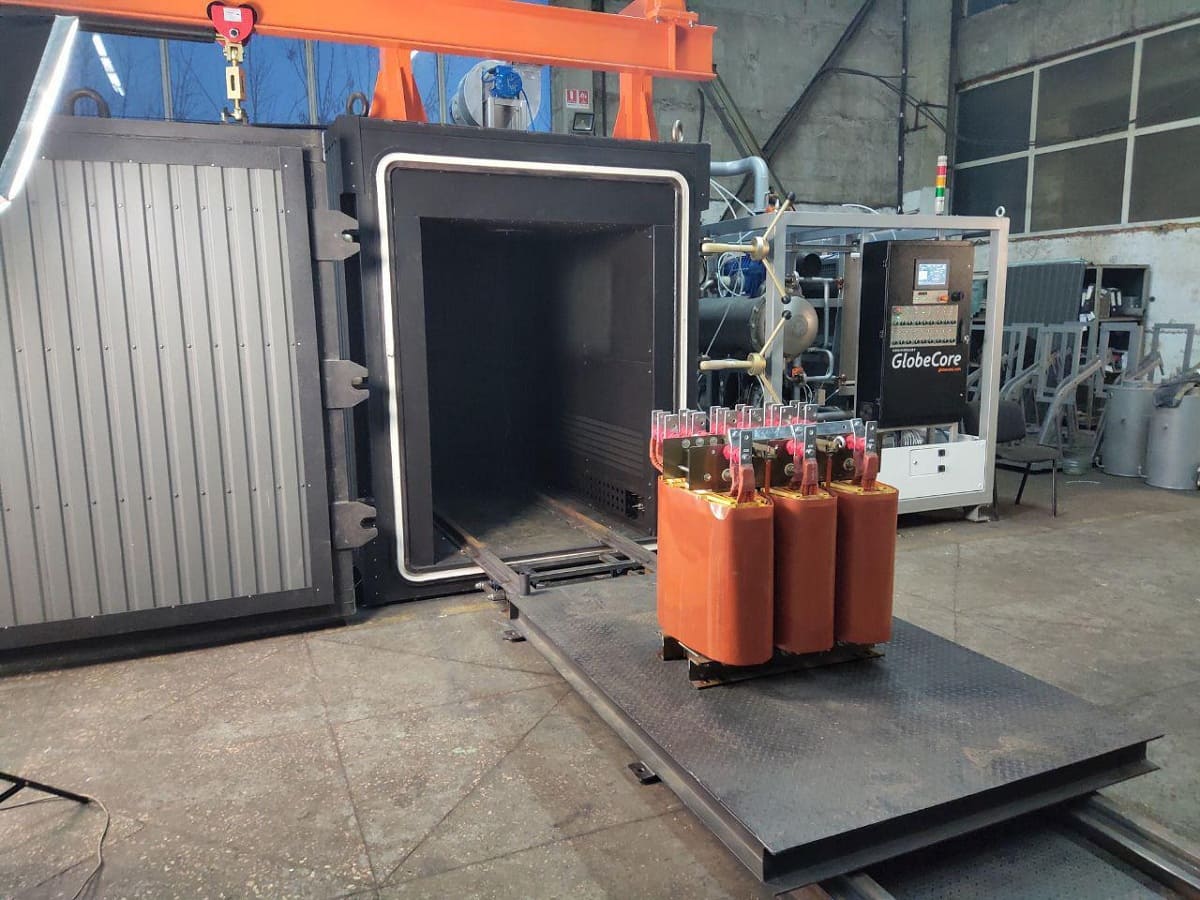

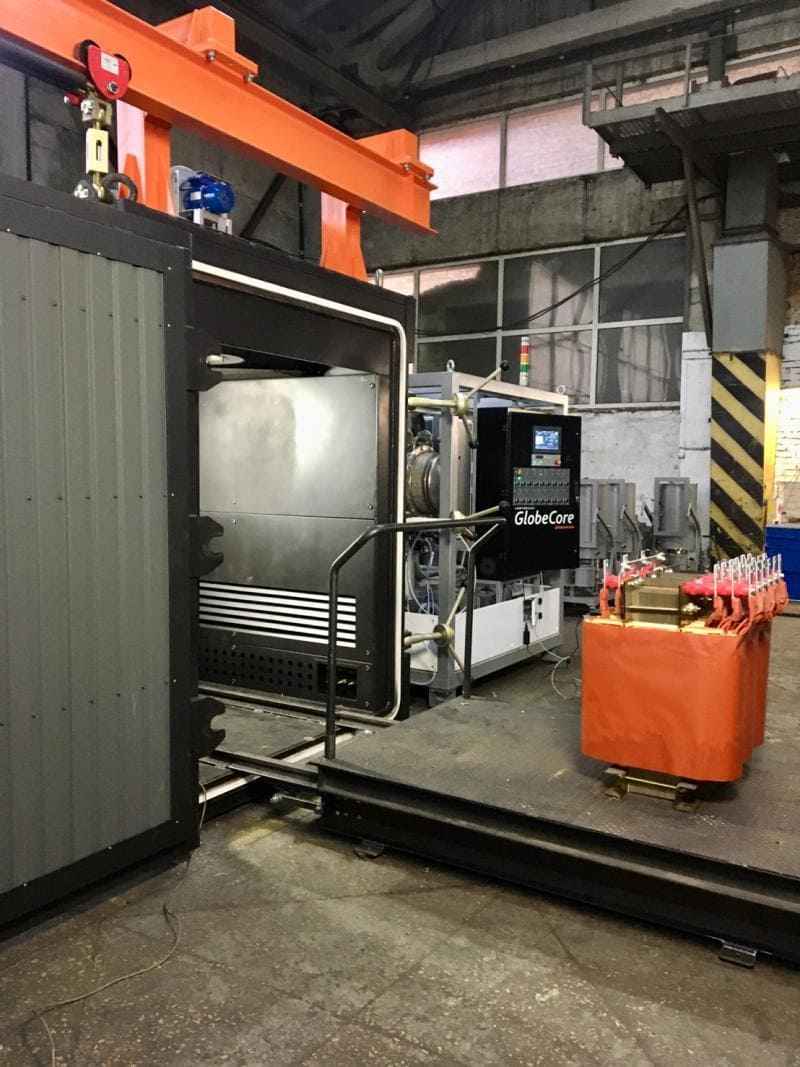

Активна частини трансофрматора вантажиться на висувну каретку з використанням мостового крана або навантажувача. Каретка обладнана механізованим приводом, керування здійснюється оператором з шафи управління.

Робоча камера утеплена для захисту обслуговуючого персоналу від можливого термічного впливу, а також зниження впливу навколишньої температури на технологічний процес сушки.

Для збору вологи, яка виділяється в процесі сушки, в системі встановлений конденсатор.

Управління установкою

Шафа управління виконана окремо, з усіма органами управління та контролю технологічного процесу, обладнана системою автоматичного захисту від аварійних режимів і системою діагностування несправностей.

Система управління забезпечує для оператора можливість протягом усього процесу сушки контролювати параметри стану керна і параметри роботи установки.

Найменування параметра

Значення

  Сушильна камера
1 Внутрішні розміри, мм не більше
– глибина

2000

– ширина

1300

– висота

1600

  Блок нагрівання
2 Потужність нагрівача, кВт

45

3 Діапазон регулювання температури, °С

20…120

4 Кількість ТЕН, шт

15

  Вакуумний блок
5 Продуктивність, м3/год

1000

6 Загальна потужність двигунів, кВт

11

7 Рівень вакууму, що досягається, мбар

1

  Система циркуляції
8 Продуктивність, м3/год

2000

9 Потужність вентилятора, кВт

2,2

  Система вихлопу
10 Продуктивність, м3/год

2000

11 Потужність вентилятора, кВт

1,1

  Система конденсації
12 Потужність охолоджувача (чілера), кВт

3,0

13 Холодопродуктивність охолоджувача (чілера), ккал/год

6000

14 Площа конденсації, м2

7,5

15 Тип теплообмінника (конденсатора)

кожухотрубний

  Пневматична система
16 Потужність компресора, кВт

1,1

17 Тиск, бар

9

  • рівномірна сушка активної частини трансформатора по всьому об’єму;
  • економія електроенергії;
  • скорочення сушки в часі;
  • простота управління.

Вакуумні печі GlobeCore УС можуть використовуватися для:

  • вакуумного сушіння трансформаторів, котушок, електродвигунів та інших електротехнічних компонентів для видалення вологи, що підвищує електричну безпеку та продуктивність;
  • виробництва ізоляційних матеріалів та компонентів для електротехніки;
  • вакуумного сушіння активних фармацевтичних інгредієнтів для забезпечення їх стабільності та ефективності;
  • вакуумного сушіння інгредієнтів, таких як трави, спеції, та фрукти, для збереження їх смаку, кольору та поживних речовин;
  • вакуумного сушіння археологічних артефактів, включно з дерев’яними предметами та папірусами, для їх консервації та збереження;
  • cушіння порошкових матеріалів для 3D-друку;
  • cушіння волоконних оптичних кабелів перед герметизуванням;
  • cушіння адсорбентів, наприклад, активованого вугілля, для підвищення ефективності;
  • вакуумного сушіння компонентів електроніки, таких як плати друкованих монтажів, перед монтажем компонентів для забезпечення надійності з’єднань
  • вакуумного сушіння зерна, насіння та інших сільськогосподарських продуктів для збереження та подовження терміну зберігання;
  • вакуумного сушіння полімерів і композитних матеріалів перед використанням у виробництві для видалення вологи та покращення якості кінцевого продукту;
  • сушіння керамічних виробів перед спіканням для забезпечення однорідності та запобігання тріщинам;
  • термічної обробки й зміцнення металевих компонентів, таких як титанові і нікелеві сплави;
  • випалювання композитних матеріалів;
  • твердіння та закалювання металів;
  • випікання фотоспективних покриттів;
  • сушіння і термічна обробка напівпровідникових пластин;
  • стерилізації медичних інструментів та компонентів;
  • сушіння продуктів харчування з високим вмістом вологи для збільшення терміну зберігання;
  • сушіння хімічних речовин та фармацевтичних препаратів;
  • вакуумного напилення для нанесення покриттів;
  • вакуумної інфільтрації для покращення міцності та жорсткості композитів;
  • вакуумного нагрівання для обробки і покращення кольору дорогоцінних каменів;
  • сушіння електродів та сепараторів для літій-іонних та інших типів акумуляторів;
  • відновлення металів з відходів електроніки та інших матеріалів у вакуумному середовищі;
  • сушіння та термічної обробки фільтрувальних матеріалів для підвищення їхньої ефективності;
  • пост-обробки деталей, виготовлених методом 3D-друку, для покращення їх механічних властивостей;
  • вакуумного сушіння деревини для підвищення її якості та зменшення часу сушіння;
  • термічної обробки компонентів LED для покращення їх ефективності та довговічності;
  • сушіння біологічних зразків та інших матеріалів для збереження та дослідження;
  • термічної обробки каталізаторів, які використовуються в хімічній промисловості для прискорення реакцій.
