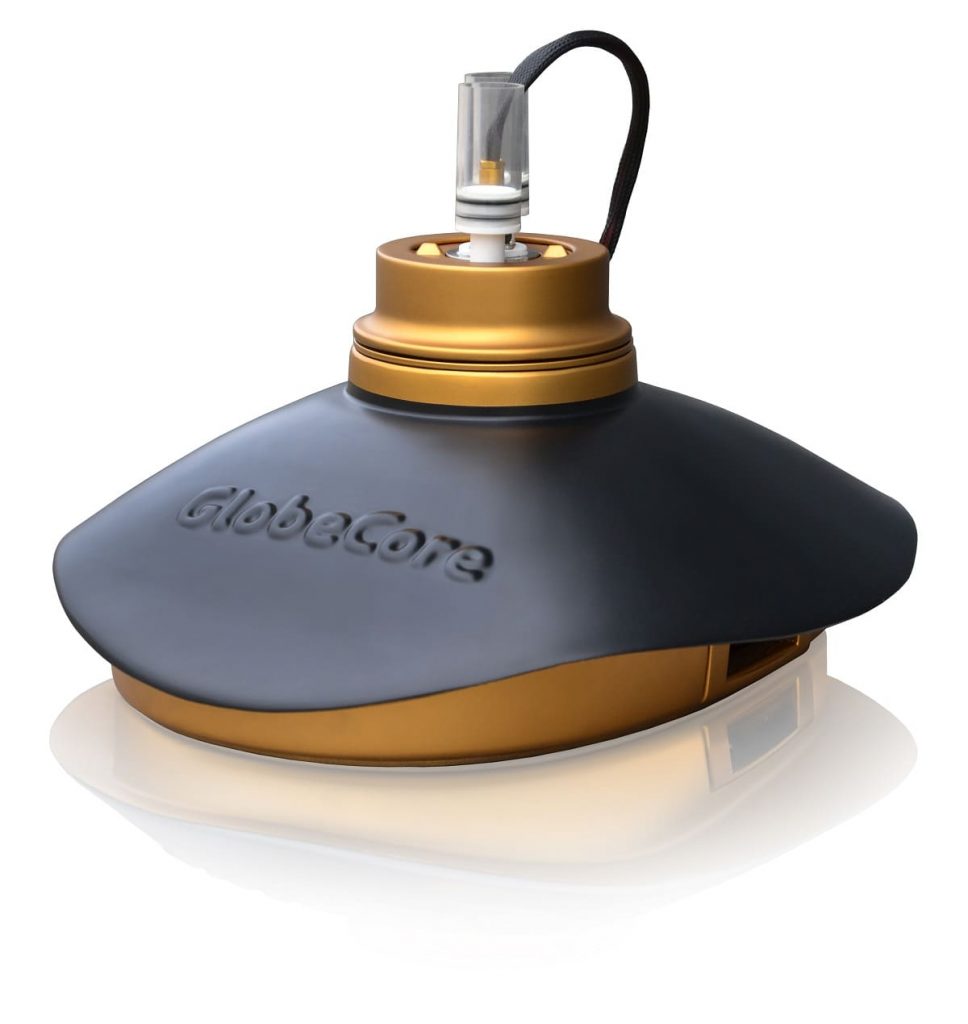

TOR-3 – вимірювання тангенса кута діелектричних втрат ізоляційної оливи
Прилад TOR-3 призначений для вимірювання тангенса кута діелектричних втрат і діелектричної проникності трансформаторного масла й інших рідких діелектриків відповідно до IEC 60247 та національних стандартів (ГОСТ 6581-75).
Він являє собою повністю автоматичний пристрій, що забезпечує тестування згідно з процедурами, які визначаються даними стандартами, а також згідно з процедурами користувача, що задаються у відповідному розділі меню установки.
Принцип роботи
Принцип роботи приладу базується на вимірюванні різниці амплітуд і фаз сигналів, які надходять при подачі тестової синусоїдальної напруги з діючим значенням до 2 кВ одночасно на еталонний конденсатор і об’єкт вимірювання, яким є вимірювальна комірка установки.
Різниця амплітуд сигналів, що знімаються з еталонного конденсатора і внутрішнього електрода вимірювальної комірки пропорційна діелектричній проникності досліджуваної рідини. Різниця фаз сигналів, що знімаються з еталонного конденсатора і внутрішнього електрода вимірювальної комірки, характеризує величину тангенса кута діелектричних втрат.
| № | Найменування | Значення |
| 1 | Робоча напруга змінного струму, В | 85 – 264 |
| 2 | Частота живлячої мережі, Гц | 48 – 63 |
| 3 | Споживана потужність, ВА | Не більше 250 |
| 3 | Тестова напруга, яка прикладається АС, кВ | Синусоїдальна, 500 – 2000 В діюч. |
| 4 | Діапазон вимірювання tan δ | 0,00001 – 1 |
| 5 | Дозвільна здатність при вимірюванні tan δ | 1х10-5 |
| 6 | Похибка вимірювання tan δ | +/- 1% від виміряного + 0,00008 |
| 7 | Діапазон вимірювання відносної діелектричної проникності ε | 1,0 – 15,0 |
| 8 | Похибка вимірювання ε | +/- 2% |
| 9 | Діапазон вимірювання електричної ємності С. пФ | 20 – 1000 |
| 10 | Похибка вимірювання С, пФ | +/- 1% + 1 |
| 11 | Діапазон вимірювання температури масла, ᴼС | 20 – 110 |
| 12 | Об’єм вимірювальної комірки, см3 | 42 |
| 13 | Електрична ємність порожньої комірки, пФ | 65 – 85 |
| 14 | Тривалість одного вимірювання, хвилин, не більше | 5 |
| 15 | Діапазон задавання частоти АС, Гц | 45 – 65 |
| 16 | Дозвільна здатність при вимірюванні температури, ᴼС | 0,5 |
| 17 | Встроєний принтер | ні |
| 18 | Робоча температура, ᴼС | 0 – 50 |
| 19 | Температура зберігання, ᴼС | Від – 20 до + 60 |
| 20 | Відносна вологість, % | До 90 без конденсації |
| 21 | Габаритні розміри, мм | 400х450х300* |
| 22 | Маса, г, не більше | 5300* |
* – з установленою й підключеною коміркою
- швидкі вимірювання зі збереженням точності;
- процес вимірювань автоматизований, управляється за допомогою комп’ютера, можна зберігати результати й роздруковувати їх на принтері;
- може комплектуватися інженерним ПО «Tangent Service», завдяки якому доступний перегляд результатів онлайн, а також архів вимірювань в графічному або цифровому вигляді;
- варіативність налаштувань – можна використовувати для науково-дослідних цілей;
- невелика маса, компактні розміри, зручний у роботі.
