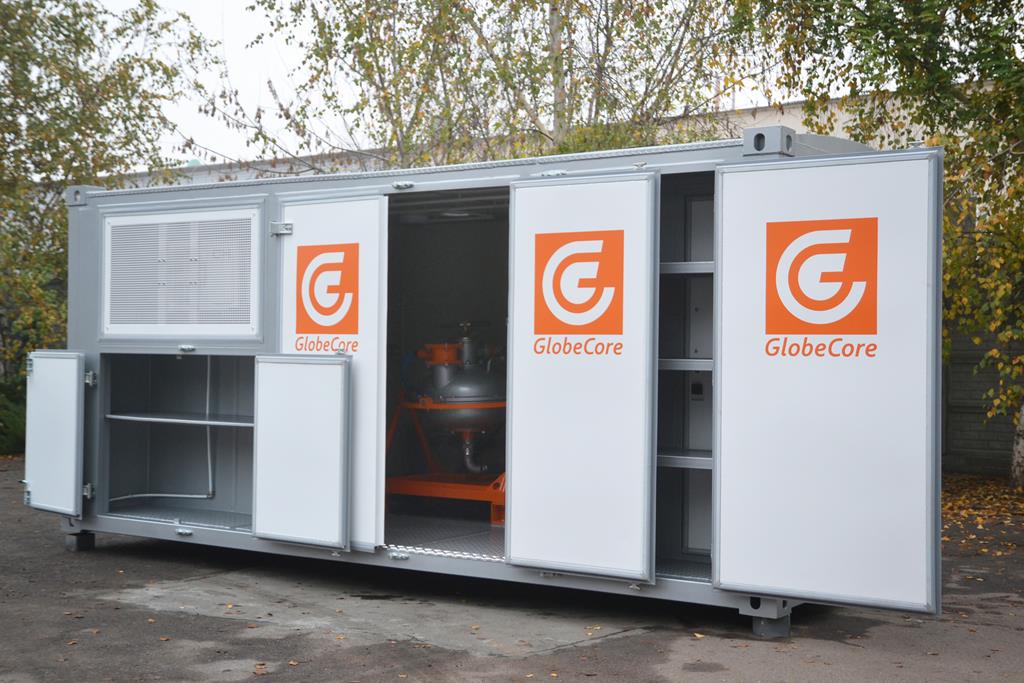

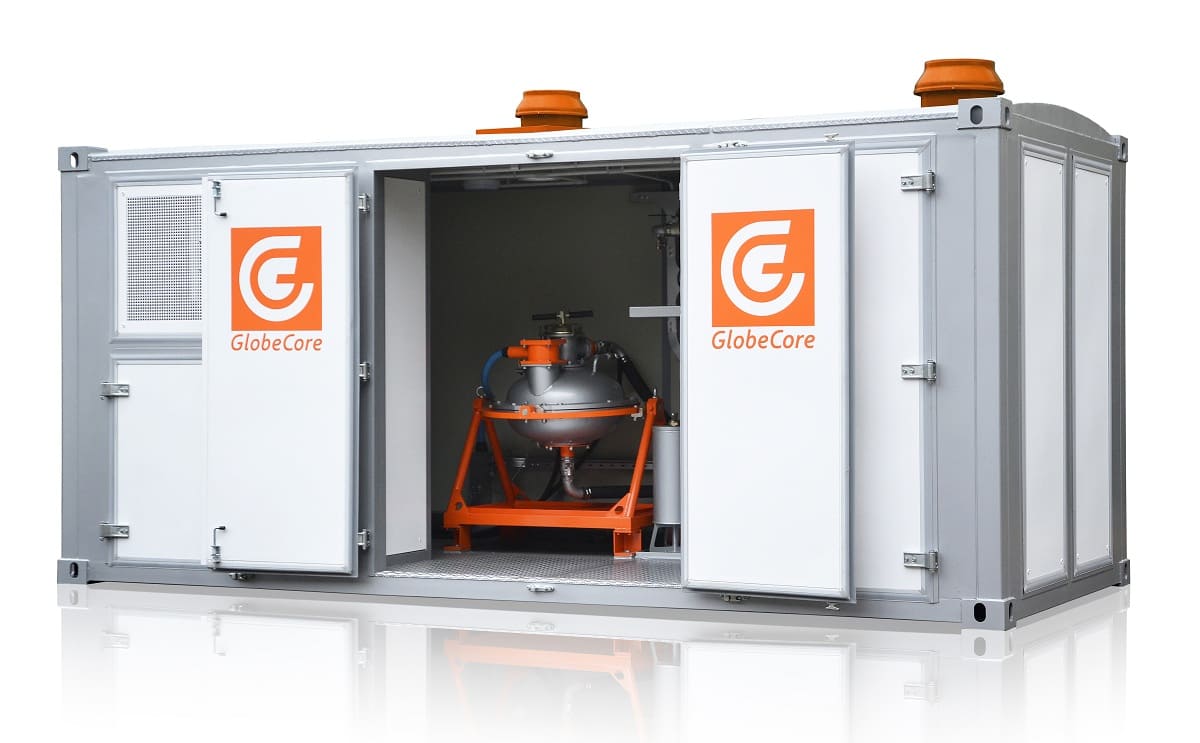

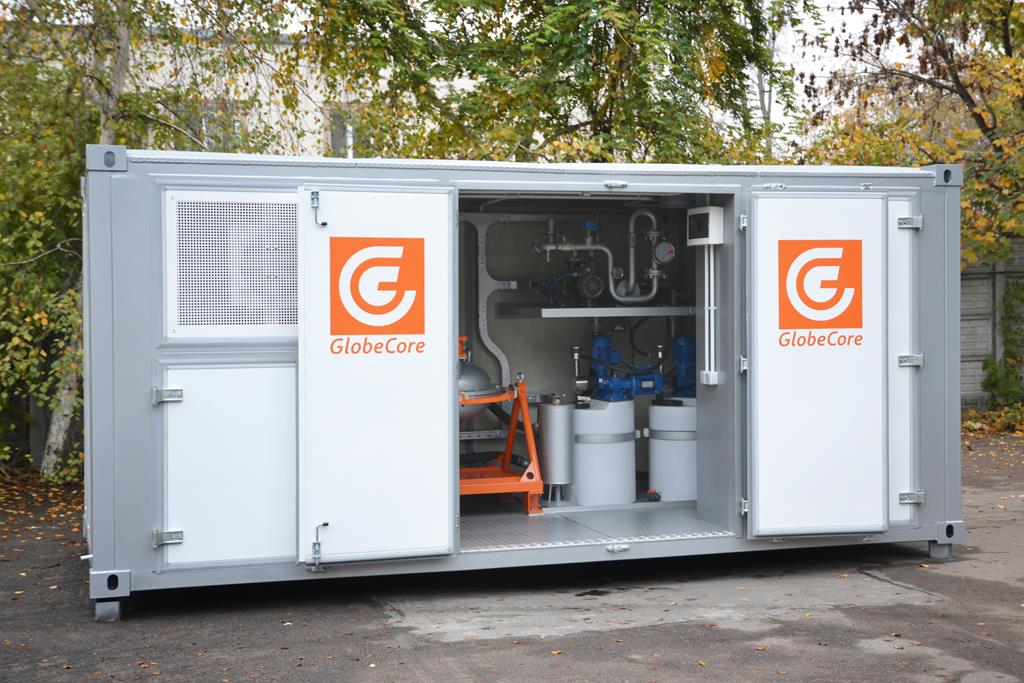

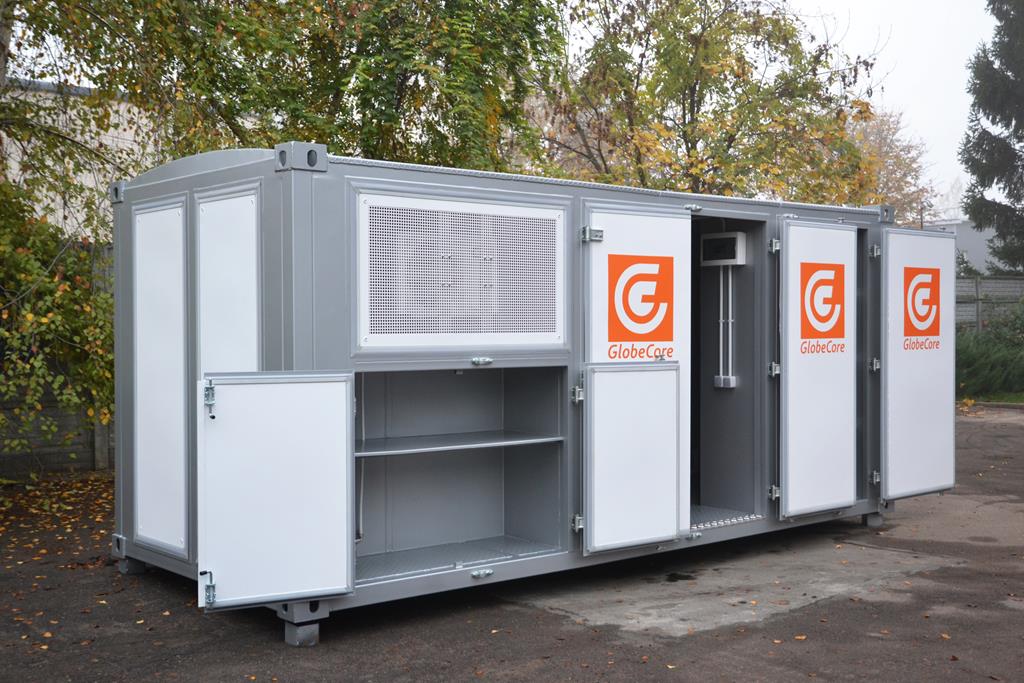

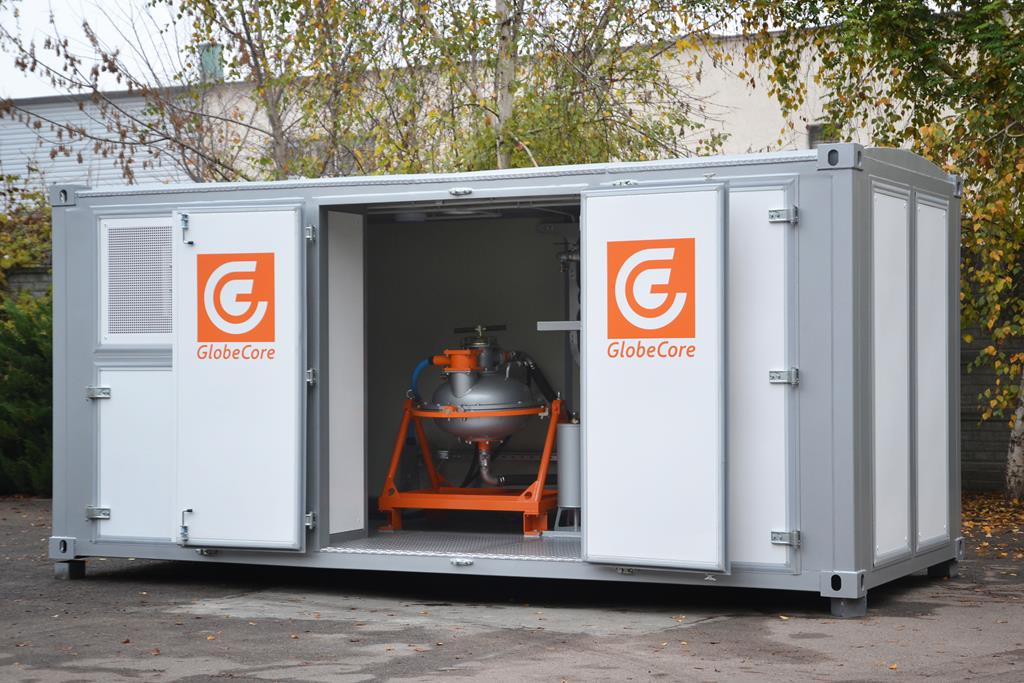

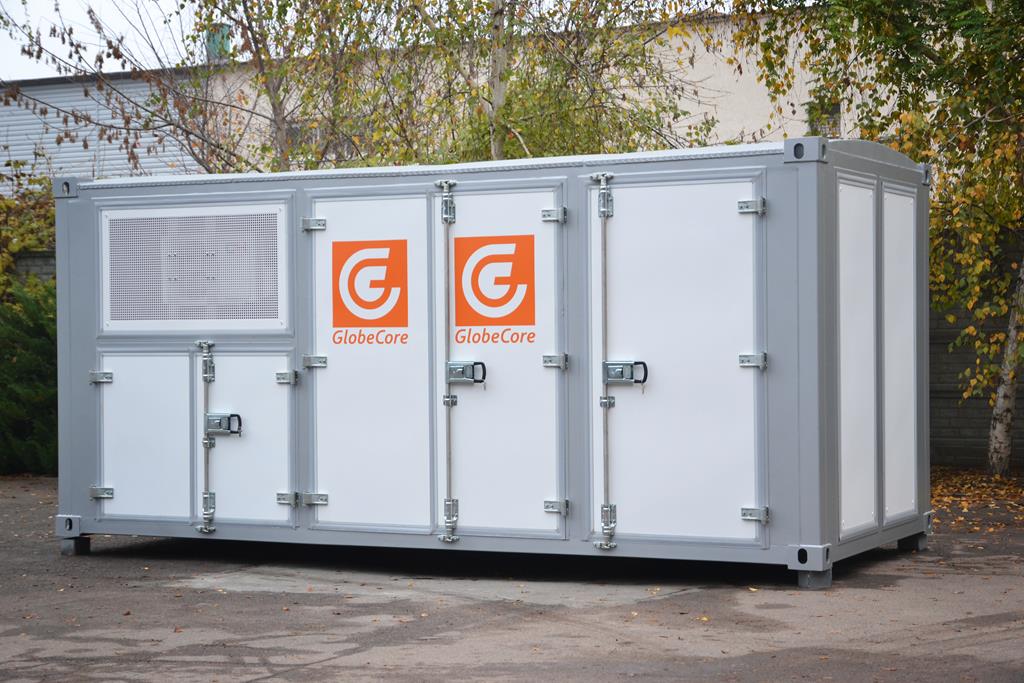

Апарат вихрового шару АВСк-150 (очистка стічних вод)

Комплекс АВСк-150 призначений для очистки стічних вод від шестивалентного хрому, заліза, фенолу, ціанів, миш’яку, фтору та інших шкідливих домішок.

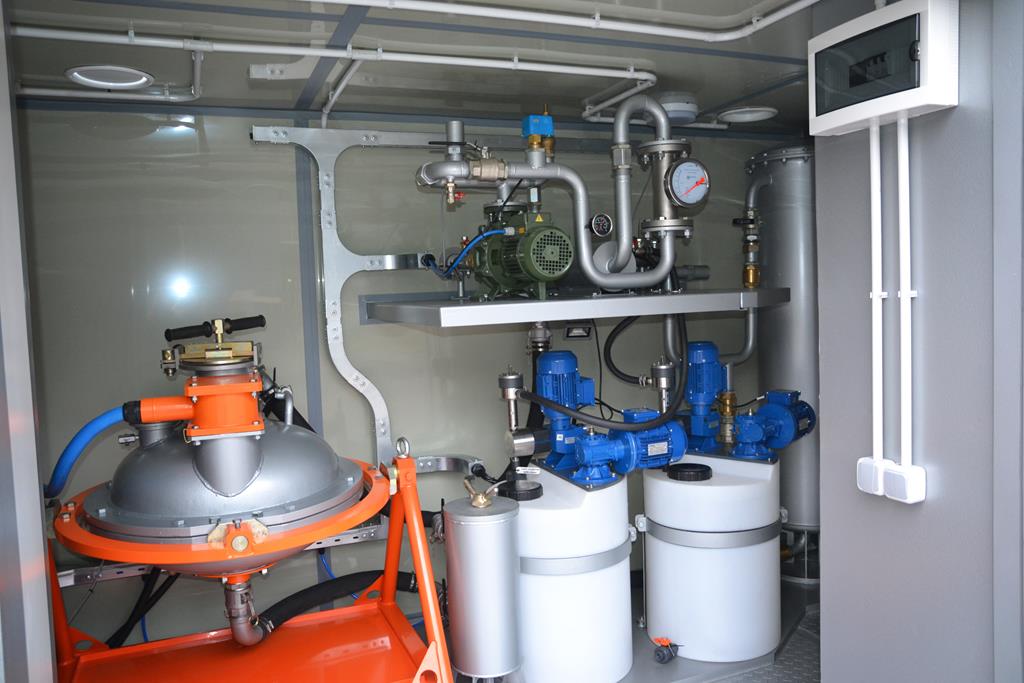

Склад комплексу:

  • апарату вихрового шару АВС-150;
  • дві ємності з насосами-дозаторами і мішалками для подачі реагентів;
  • реакційна ємність;
  • подаючий насос;
  • ємність для змішування реагентів;
  • ємність для відбору проб і уловлювання феромагнітних частинок;
  • шафа для розміщення реагентів.

Особливості комплексу

Комплекс виділяється на тлі іншого обладнання аналогічного призначення наявністю апарату вихрового шару (робоча камера, в якій під впливом обертового електромагнітного поля по складних траєкторіях рухаються феромагнітні частинки).

Апарат вихрового шару інтенсифікує фізичні й хімічні процеси при очищенні стічних вод за рахунок акустичної та електромагнітної обробки, високого локального тиску в місцях зіткнення часток між собою та зі стінками робочої камери.

Якість очистки стічних вод

Тип домішок

Вихідна концентрація

Концентрація після очистки на АВС-150K

Шестивалентний хром Cr6+, мг/дм³

1000

0

Залізо Fe2+;3+, мг/дм³

250

0

Фенол

0.5-10 g/dm³

50-100 mg/dm³

Ціани, мг/л

8000

0.12

Миш’як, мг/дм³

2115

0

Фтор, мг/дм³

350

10

Параметр
Значення
1 Продуктивність по очистці стічних вод від важких металів, м³/год (gpm) (max)

18 (80)

3 Довжина робочої зони камери, мм (in) 156 (6)
4 Магнітна індукція в центральній частині розточки, Т 0,12
5 Максимальная швидкість потоку, м/с (in/s) 0,2 (8)
6 Максимальний тиск в робочій камері апарата, МПа (psi) 0,16 (23)
7 Динамічна в’язкість робочого середовища не більше, Па·с (lbf·s/ft²) 1 (0,02)
8 Температура оброблюваного продукту не вище, ºС (ºF) 70 (158)
9 Параметри електричної мережі живлення По бажанню замовника
10 Потужність активная, кВт 9,5
11 Повна потужність установки не більше, кВА 22
12 Батарея конденсаторна, кВАр 40+25+25








13

Габаритні розміри, мм (in) не більше:

Контейнера:

– довжина

– ширина

– висота

Робочого блока апарата AVS:

– довжина

– ширина

– висота

Блока керування апарата АВС:

– довжина

– ширина

– висота





4800 (189)

2100 (83)

2500 (98)



1060 (42)

910 (36)

1250 (49)



1050 (41)

800 (31)

1960 (77)



14

Маса, кг (lb) не більше:

Контейнера (в зборі з апаратом і системою очистки)

Робочого блока

Блока керування



5000 (11000)

380 (830)

300 (660)

  • швидке протікання хімічних реакцій в робочій зоні апарату (секунди і долі секунди);
  • скорочення кількості споживаних реагентів в 1,5-2 рази;
  • зменшення споживання електроенергії в 2-8 разів;
  • скорочення виробничих площ під очисні споруди на 10-15%.

Комплекси АВСк-150 GlobeCore можуть використовуватися для:

  • очищення стічних вод від шестивалентного й трьохвалентного хрому;
  • очищення стічних вод від заліза;
  • очищення стічних вод від нікелю;
  • очищення стічних вод від цинку;
  • очищення стічних вод від міді;
  • очищення стічних вод від кадмію;
  • очищення стічних вод від сполук ціанідів;
  • очищення стічних вод від миш’яку;
  • очищення стічних вод від свинцю;
  • очищення стічних вод від магнію;
  • очищення стічних вод від фтору;
  • очищення стічних вод від фенолу;
  • очищення стічних вод, що містять нафтопродукти;
  • очищення стічних вод медичних установ (інфекційні лікарні, туберкульозні диспенсери і т.д.);
  • очищення побутових стічних вод;
  • очищення стічних вод молокозаводів;
  • очищення стічних вод свиноферм і птахофабрик;
  • очищення стічних вод олійних заводів;
  • очищення стічних вод гальванічних виробництв;
  • очищення стічних вод виробництв кормових дріжджів.
