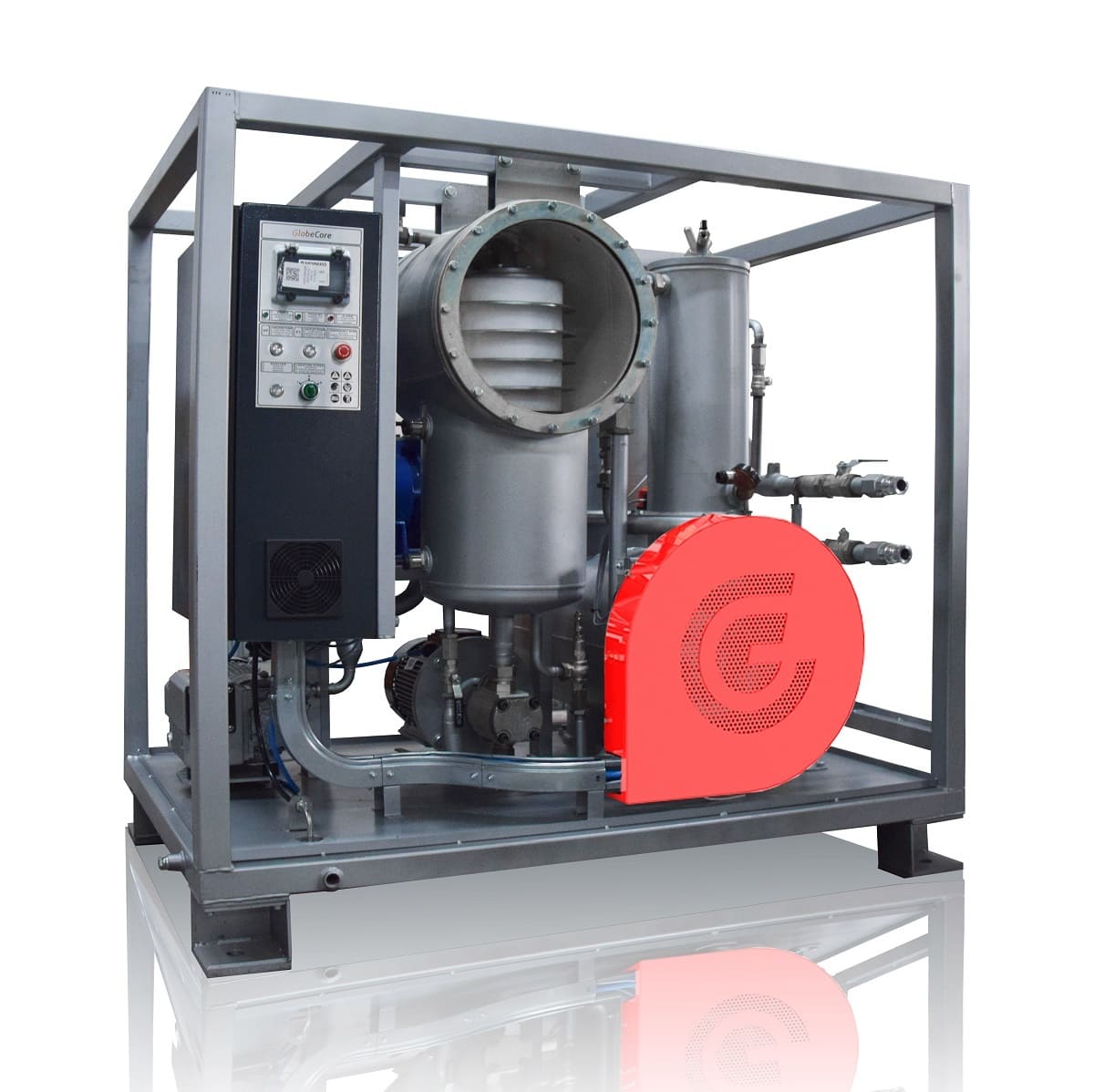

УВМр-1Л – Установка для обробки трансформаторної оливи

Установка для обробки трансформаторної оливи УВМр-1Л зберегла функціональність обладнання даної серії, але при цьому є більш компактною і економічною.

УВМр-1Л призначена для очищення від механічних домішок, очищення від води електроізоляційних масел, кінематична в’язкість яких при температурі 50 °С не перевищує 70 сСт.

Установка може бути використана для нагріву маслонаповнених електричних апаратів гарячим трансформаторним маслом, а також для їх вакуумування.

Станція забезпечує очищення масла до 9 класу при вихідному класі чистоти 13 (масова частка забруднювача не більше 0,004%) при багаторазовому проходженні очищуваного продукту через блок фільтрів.

УВМр-1Л використовується при монтажі, ремонті та експлуатації маслонаповненого високовольтного обладнання (силові трансформатори, високовольтні вимикачі та інше).

Параметр Значення
1 Продуктивність, м3/год: 1,0
2 Максимальна температура масла на виході в режимі нагріву, °С 60
  3*

Параметри обробленого масла (при виїхідному вмісті вологи не більше 100 г/т):

– тонкість фільтрації, мкм

– пробивна напруга, кВ не менше

– клас промислової чистоти по ISO 4406



5

75

-/14/12

4 Висота подачі масла відносно вихідного патрубка, м 20
5 Тиск на вході, МПа, не більше 0,1
6 Тиск на виході, МПа, не більше 0,25
7 Потужність маслонагрівача, кВт 20,4
8

Питома поверхнева потужність нагрівача, Вт/см2, не більше



1,1

9 Встановлена споживана потужність, кВт 25
10 Параметри трьохфазної мережі змінного струму (напруга живлення, В/частота, Гц) Будь-які на вимогу замовника
11

Габаритні розміри, мм не більше

– довжина

– ширина

– висота



1500

1000

1255

12 Маса, кг не больше 635

Примітка: * При вихідних параметрах масла:

  • масовий вміст вологи – не більше 0,005% (50 г/т);
  • при нагріві масла в установці до +60±5ºС протягом 30 хвилин;
  • вмісті газів не більше 10%.

  • компактність. Установка може перевозитися різними видами транспорту (наземний, водний, повітряний);
  • простота обслуговування й експлуатації;
  • підняття пробивної напруги масла з 15 до 75 кВ за кілька проходів через установку;
  • завдяки оптимізації конструкції нагрівача без перевитрати потужності збільшена швидкість нагріву масла;
  • розмір оглядового вікна дозволяє візуально контролювати процес обробки масла.

Установка УВМр-1Л може використовуватися для:

  • очищення трансформаторних олив;
  • вакуумування трансформаторів;
  • очищення силіконових олив;
  • очищення діелектричної рідини Midel 7131;
  • очищення діелектричної рідини FR3;
  • очищення вогнестійкої турбінної оливи Fyrquel.

Loading...

Регулювання продуктивності ручними кранами (або плавне регулювання продуктивності див. опцію), напівавтоматична робота режимів, ступінчате або плавне (див. опцію) нагрівання оливи. Управління від PLC.

Автоматичне регулювання продуктивності, автоматична робота режимів, плавне нагрівання оливи. Управління від PLC + HMI.

Рамне відкрите виконання

Виконання в палатці

Регулювання продуктивності ручними кранами

Регулювання продуктивності насосу викачування регулятором на панелі управління за допомогою крану з електроприводом, візуальний контроль витрати по індикатору-витратоміру

Регулювання продуктивності насосу викачування установки з екрану панелі управління вибором уставки й автоматичнною підтримкою її за допомогою крана з електроприводом, підтримка рівня в вакуумній колоні, плавна робота в усьому діапазоні регулювання, контроль витрати за допомогою цифрового лічильника оливи.

Комутація ступенів нагрівача контакторами відповідно до алгоритму програми контролера, автоматичний контроль заданої оператором температури.

Безконтактне плавне регулювання струму ступенів нагрівача твердотільним реле (Solid_State_Relay, SSR) автоматичний контроль заданої температури по ПІД-закону відповідно до алгоритму програми контролера.

Система контролю рівня оливи в бакові трансформатора при роботі онлайн і автоматичного відключення установки й рукавів з оливою при аварії.

Опція автоматичного регулювання продуктивності

Опція автоматичного плавного прямого нагрівання

Інформація на екрані контролера, пристроях і  органах управління, паспортна документація на українсьлкій мові

Інформація на екрані контролера, пристроях і  органах управління, паспортна документація на мові замовника

Опція вибору брудоємності фільтра тонкого очищення

Опція вибору брудоємності фільтра тонкого очищення

Опція вибору ступеня фільтрації фільтра тонкого очищення

Опція вибору ступеня фільтрації фільтра тонкого очищення

Механічний лічильник-тоталайзер із відображенням накопиченої витрати оливи

Цифровий витратомір-тоталайзер з відображенням миттєвої й накопиченої витрати оливи

Аналізатор мережі з відображенням на дисплеї струму, напруги й частоти по фазам та інших параметрів електроживлення

Промисловий шафний обігрівач із примусовим теплообміном для уникнення конденсації в шафі управління

Ємнісний трансдюсер, який визначає активність розчиненої в оливі вологи й переводить її в абсолютний вміст вологи в оливі, що надходить в установку

Ємнісний трансдюсер, який визначає активність розчиненої в оливі вологи й переводить її в абсолютний вміст вологи в оливі на виході з установки

Ємнісний трансдюсер, який визначає активність розчиненої в оливі вологи й переводить її в абсолютний вміст вологи в оливі на вході та виході з установки

Матеріал ущільнень: клапан, кільця, насос, прокладки

Матеріал ущільнень: клапан, кільця, насос, прокладки

Чотирьохжильний гнучкий мідний кабель для зовнішнього електроживлення

Кабель оснащений промисловим герметичним роз’ємом, що складається з вилки внутрішнього монтажу й кабельної розетки.

Виводи жил кабелю оснащені кабельними терміналами

Кабель оснащений промисловим герметичним роз’ємом, що складається з вилки внутрішнього монтажу й кабельної вилки
