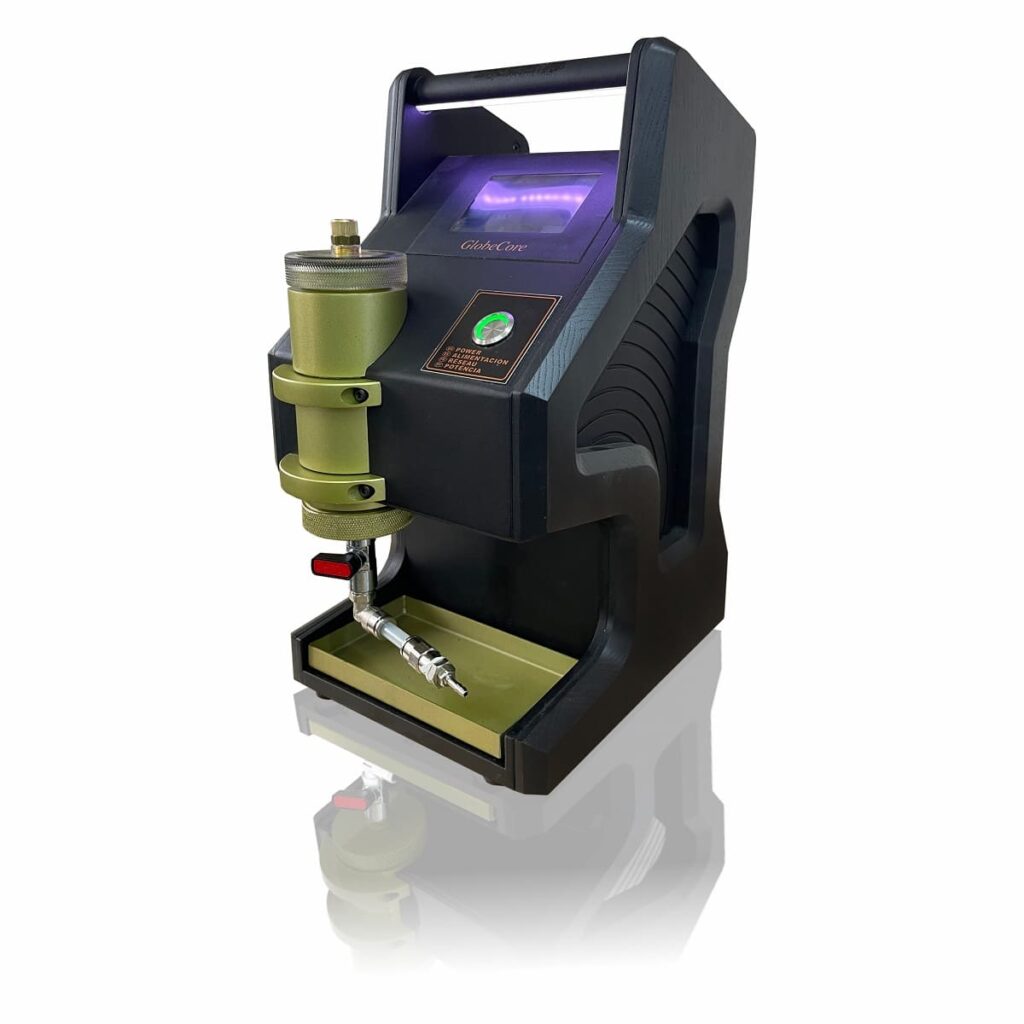

TOR-2 прилад для вимірювання вологи та водню в трансформаторній оливі
TOR-2 прилад для вимірювання вологи та водню в трансформаторній оливі
Експрес-тестер трансформаторного масла TOR-2 призначений для визначення вмісту вологи і водню в мінеральних ізоляційних маслах і ізоляційних маслах на ефірній основі. Зміст вологи і водню визначається в мільйонних частках (ppm).
Знаючи вміст водню і вологи в маслі, а також швидкість його зміни, можна заздалегідь визначити, що розвиваються в трансформаторі дефекти і вчасно вжити заходів, щоб не допустити поломок трансформатора.

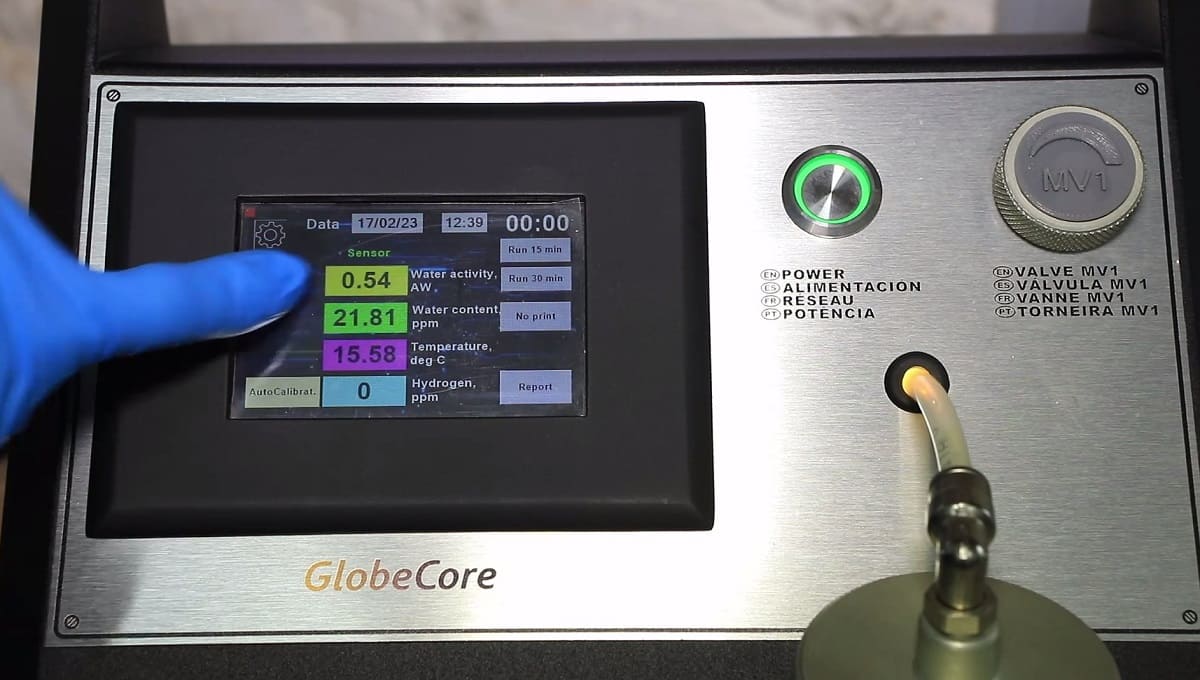

Вимірювання вмісту вологи
Прилад вимірює активність води за допомогою ємнісного датчика, який забезпечує стабільність протягом довгого часу і і не схильний до впливу забруднень. Також вимірюється температура масла. На основі цих вимірювань обчислюється вміст вологи.
Вимірювання вмісту водню
Для вимірювання вмісту водню використовується твердотільний датчик з високою вибірковістю, занурений безпосередньо в масло. Датчик забезпечує точність і надійність прямих вимірювань. Низька розчинність водню в маслі і його висока здатність до дифузії полегшують його виявлення при невеликих концентраціях, дозволяючи виявляти наявність дефекту в трансформаторі.
| № |
Параметр |
Значення |
| Вимір вологості | ||
| 1 | Діапазон, aw (активна вода) |
0…1 |
| 2 | Точність при 20 °C |
±0,02 aw (0…0,9 aw), ±0,03 aw (0,9…1 aw) |
| 3 | Вимір температури |
Так |
| 4 | Температура оливи, °C |
0…55 |
| Вимір водню | ||
| 6 | Діапазон, ppm |
25–5000 |
| 7 | Точність |
20% від показу або 25 ppm |
| 8 | Відтворюваність |
10% від показу або 15 ppm |
| 9 | Час реакції |
<60 хв (90% зміни) |
| 10 | Перехресна чутливість |
Менше 2% чутливості до інших газів (CO, CO₂, вуглеводні) |
| 11 | Температура оливи, °C |
0…55 |
| 13 | Потужність, Вт |
60 |
| 14 | Напруга живлення, 50 Гц, В |
220 |
| 15 | Розміри, мм – довжина – ширина – висота |
190 255 365 |
| 16 | Вага, кг, макс. |
5,5 |
- виявлення вологи та водню навіть у невеликих кількостях;
- безперервний контроль вмісту водню забезпечує надійну інформацію про початкові пошкодження, які можуть призвести до виходу трансформатора з ладу;
- компактний розмір;
- простота експлуатації ;
- немає необхідності у витратних матеріалах для вимірювань;
- наявність інших газів в оливі не впливає на надійність вимірювань;
- проста калібрування;
