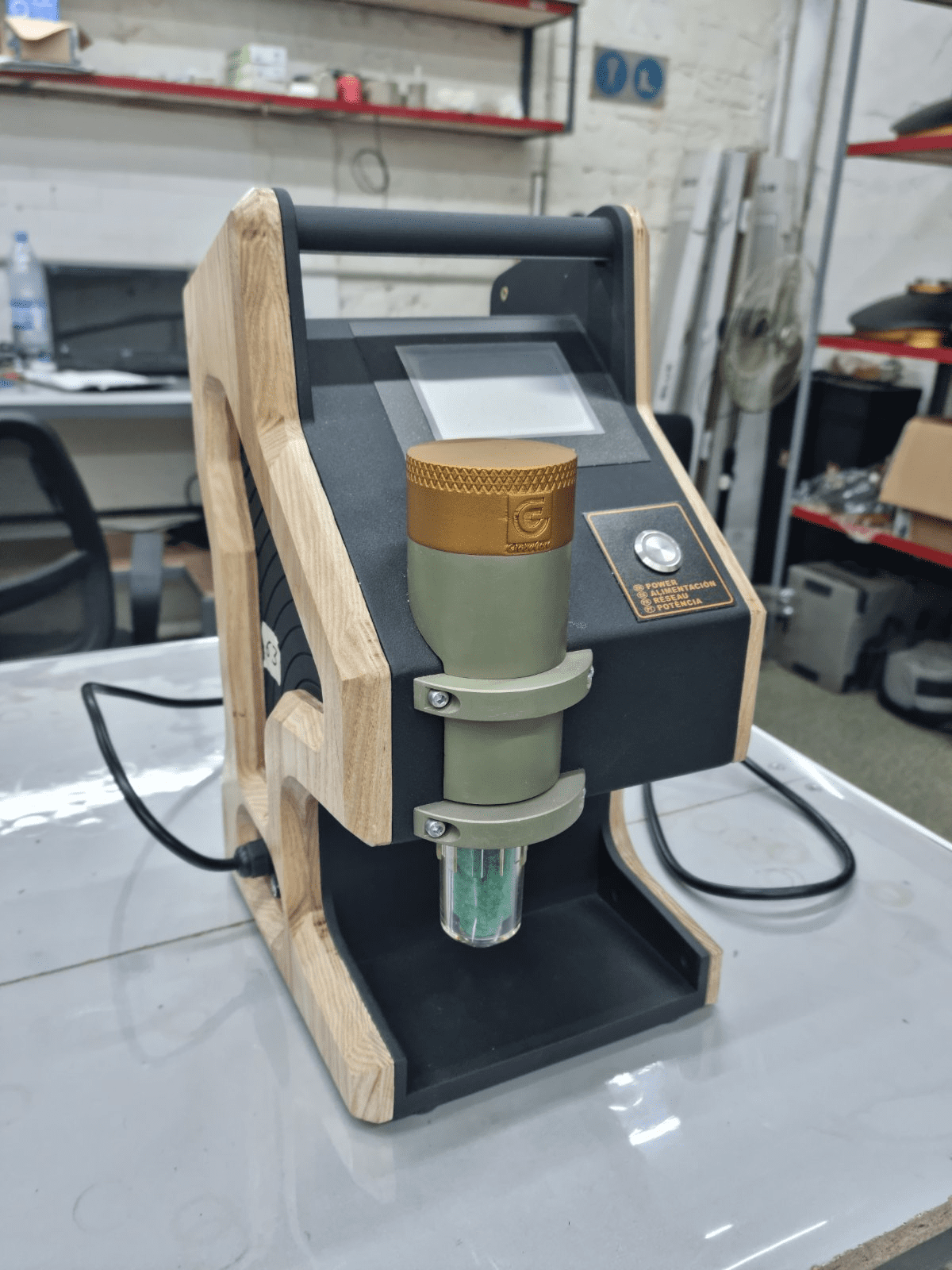

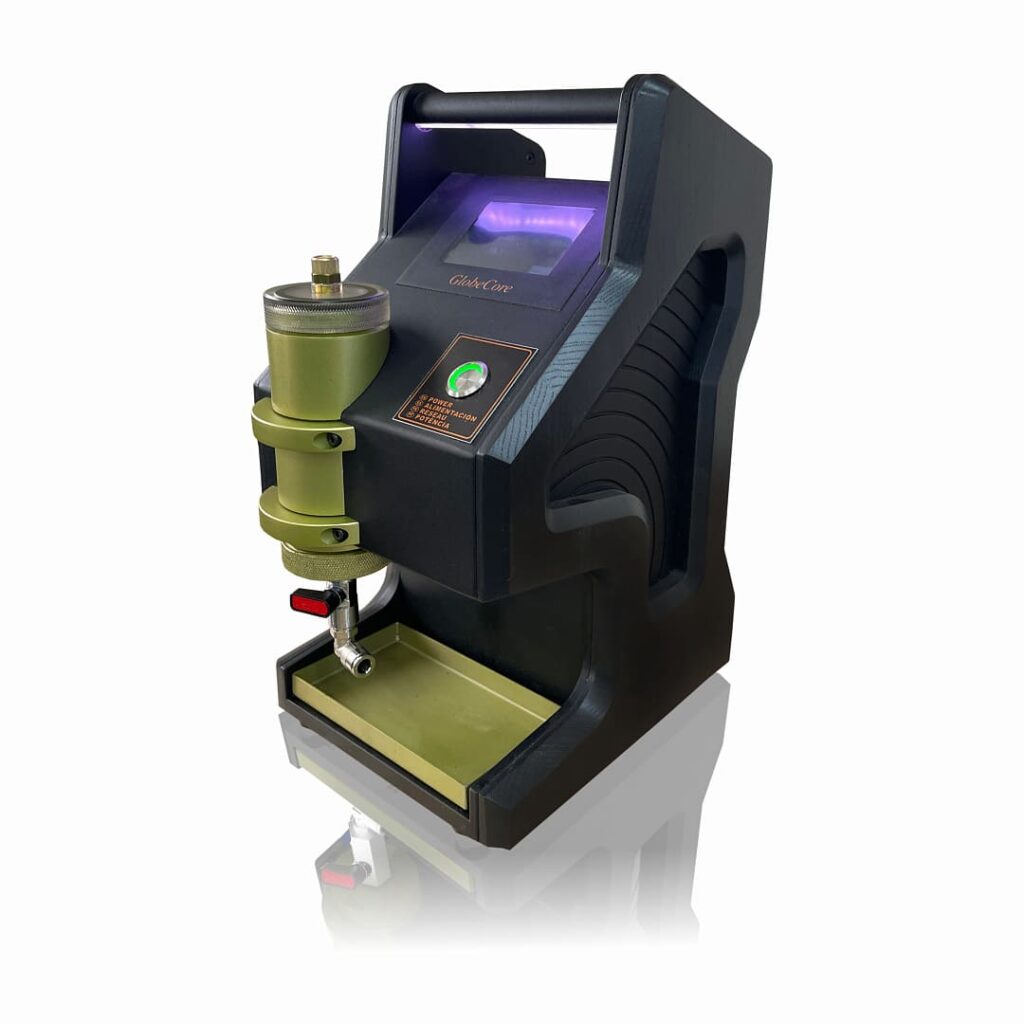

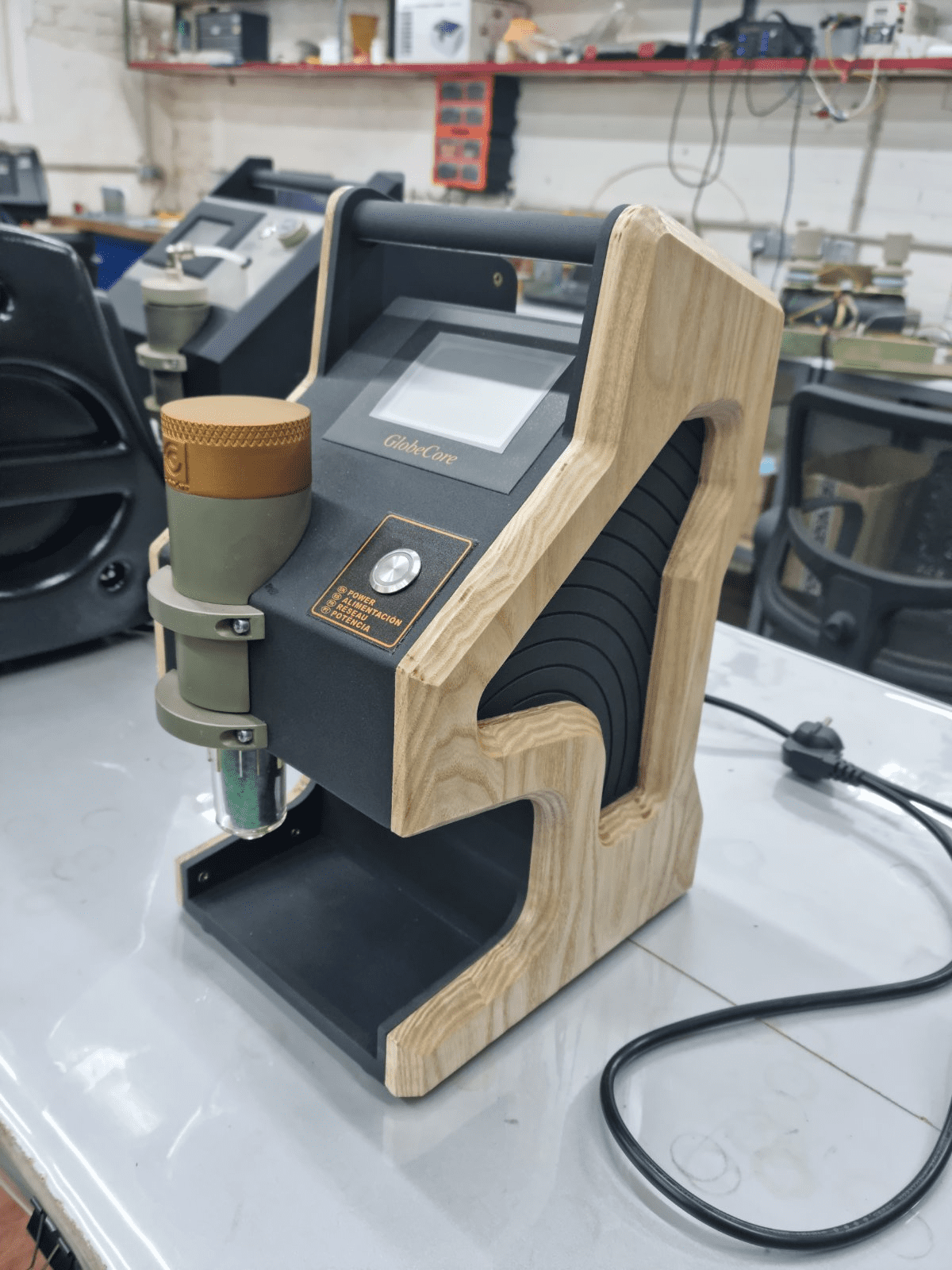

TOR-1 вимірювальний прилад для трансформаторної оливи (вміст вологи)

TOR-1 – це прилад для швидкого і точного визначення масової частки вологи в ізоляційних оливах навіть в малих кількостях.

Висока точність вимірювання і чудова довгострокова стабільність дозволяють експрес-тестеру стати ідеальним рішенням для постійного контролю вмісту вологи в трансформаторних оливах.

Прилад TOR-1 вимірює такі параметри:

  • активність води;
  • температуру;
  • розраховує абсолютний вміст вологи в ppm.

Склад приладу TOR-1

Прилад поєднує в собі всі необхідні для простої та зручної роботи пристрої:

  • два цифрових індикатора: на одному відображається температура зразка, на іншому – вологість в ppm;
  • зйомний стакан для відбору проб;
  • дві кнопки: подача живлення й початок вимірювання вологості й температури.

Принцип роботи

Уміст вологи в оливі може бути описано абсолютним значенням в ppm або відносним значенням aw:

  • ppm – це відношення маси вологи до маси масла;
  • aw – це фактичний вміст вологи як частка від повністю насиченої вологою оливи.

Значення aw = 0 відповідає оливі без води, тоді як aw = 1 відповідає оливі, повністю насиченій вологою.

Прилад вимірює aw за допомогою ємнісного сенсора, який забезпечує стабільність протягом довгого часу і відмінно протистоїть забрудненням. Вимірювані фізичні величини – активність води aw і температура T. Використовуючи ці величини, експрес-тестер обчислює вміст вологи (ppm) в мінеральній трансформаторній оливі. Обчислення вмісту вологи в немінеральній трансформаторній оливі і мастильних оливах можливо тільки після завантаження в прилад питомих параметрів цих масел.

Робочий діапазон 0…1 aw (aw – активність води)
Точність при 20 °C ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw)
Вимірювання температури так
Додатковий функціонал Висока точність
Температура робочого середовища, °С -40…80
Температура навколишнього середовища, °С -40…60

  • компактність;
  • простота в роботі: для зміни проби досить змінити зйомний стакан і натиснути кнопку “Старт” для початку вимірювання;
  • багатофункціональність;
  • працює без персонального комп’ютера;
  • може використовуватися для тестування масла в польових умовах біля трансформатора за рахунок надійного захисту (металеві вандалозахищені кнопки, захист чутливого елемента, вбудований захист електрообладнання) і стабілізованого джерела живлення.

Loading...

Базовий діапазон вимірювань

Інформація на екрані контролера, пристроях і  органах управління, паспортна документація на українській мові

Інформація на екрані контролера, пристроях і  органах управління, паспортна документація на мові замовника

Базове виконання приладу

Вбудована акумуляторна батарея
