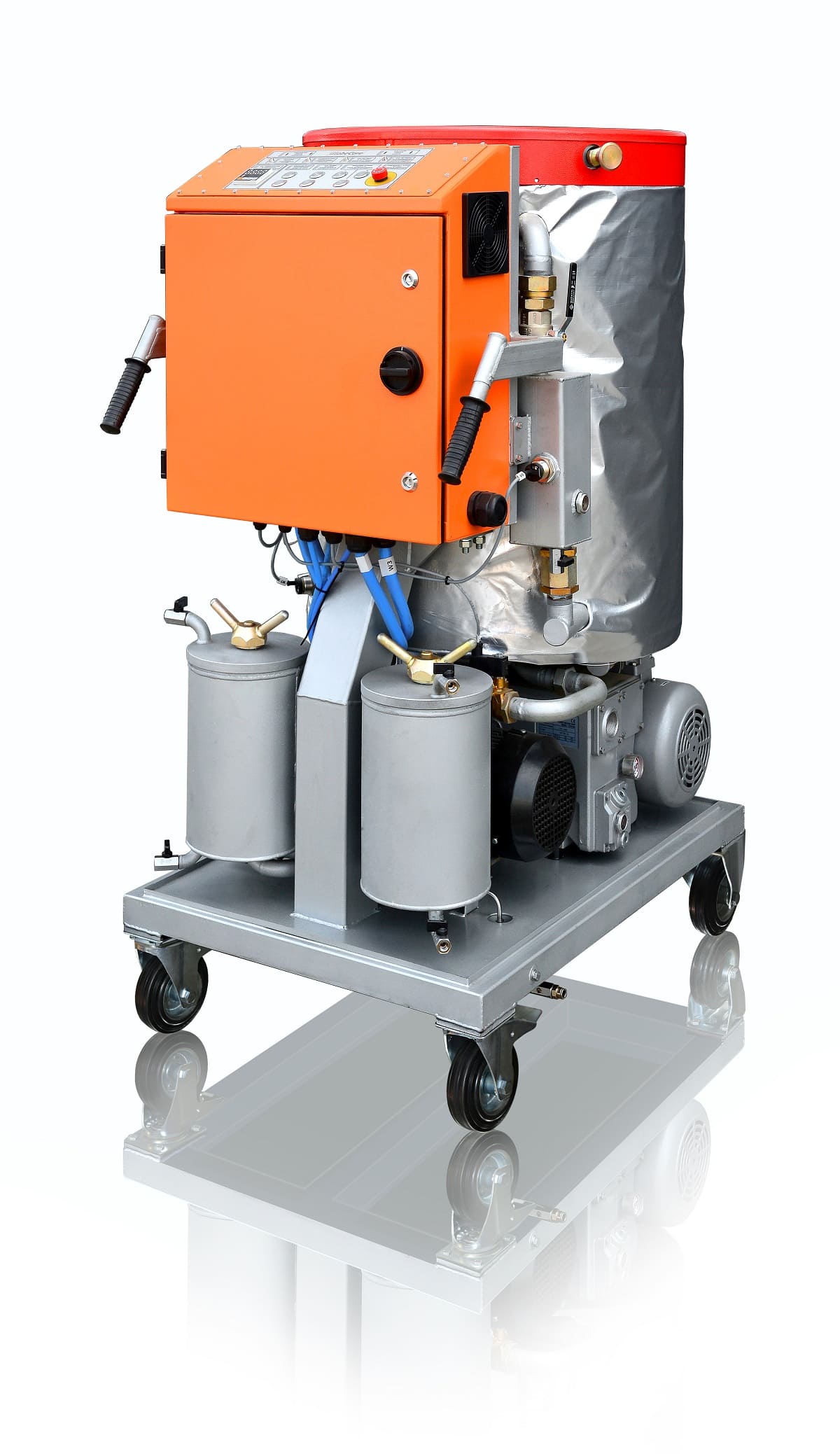

СММ-2,2ЛТ Станція масляна мобільна для очищення промислової оливи
Станція масляна мобільна СММ-2,2ЛТ призначена для термовакуумной сушки, фільтрації, очищення від механічних домішок, очищення від води олив, які використовуються в системах змащення, системах ущільнень, гідравлічних системах управління газотурбінних і газоперекачувальних агрегатів, газомотокомпресорів, а також в трансформаторах.
Установка може бути використана для нагріву і осушення маслонаповнених електричних апаратів гарячою трансформаторною оливою.
Принцип роботи
Під дією вакууму масло проходить фільтр грубої очистки з тонкістю фільтрації 200 мікрон, після чого потрапляє у внутрішню частину вакуумної ємності, в якій знаходиться нагрівач. Піднімаючись знизу-вгору, масло нагрівається і через спеціальну кришку з каналами потрапляє в іншу частину колони прямо на спеціальні насадки. Далі масло стікає вниз по насадках, а в цей час з нього під впливом вакууму видаляються пари вологи і гази. Далі відбувається викачка масла з нижньої частини ємності через два фільтри тонкого очищення на вихі...
Станція масляна мобільна СММ-2,2ЛТ призначена для термовакуумной сушки, фільтрації, очищення від механічних домішок, очищення від води олив, які використовуються в системах змащення, системах ущільнень, гідравлічних системах управління газотурбінних і газоперекачувальних агрегатів, газомотокомпресорів, а також в трансформаторах.
Установка може бути використана для нагріву і осушення маслонаповнених електричних апаратів гарячою трансформаторною оливою.
Принцип роботи
Під дією вакууму масло проходить фільтр грубої очистки з тонкістю фільтрації 200 мікрон, після чого потрапляє у внутрішню частину вакуумної ємності, в якій знаходиться нагрівач. Піднімаючись знизу-вгору, масло нагрівається і через спеціальну кришку з каналами потрапляє в іншу частину колони прямо на спеціальні насадки. Далі масло стікає вниз по насадках, а в цей час з нього під впливом вакууму видаляються пари вологи і гази. Далі відбувається викачка масла з нижньої частини ємності через два фільтри тонкого очищення на вихід з установки. Тонкість фільтрації фільтрів може бути обрана на рівні 5, 3, 1 або 0,3 мікрона.
Особливості конструкції
Нагрівач розташовується всередині вакуумної ємності, що дозволило не тільки зменшити розмір установки, але і скоротити втрати тепла при нагріванні оливи.
Олива всмоктується в вакуумну колону за рахунок створення в ній розрідження вакуумною системою. Для інших елементів установки застосована нова компоновка. Всі ці нововведення дали хороший результат в плані невеликих розмірів обладнання.
|
Найменування параметра |
Значення | |
|
1. Продуктивність, м3/год, не менше |
||
| – в режимі термовакуумної сушки і фільтрації |
2,2 |
|
| 2.* Параметри обраблюної оливи (за кілька проходів): | ||
| – загальний вміст газів, % не більше |
1,5 |
|
| – масовий вміст газів, г/т, не більше |
10 |
|
| – клас промислової чистоти по ISO 4406 |
-/14/12 |
|
| – клас промислової чистоти по ГОСТ 17216 |
9 |
|
| 3. Максимальна температура оливи на виході, ºС |
55 |
|
| 4. Тиск на виході, бар |
3 |
|
| 5. Потужність нагрівача оливи, кВт, не більше |
36 |
|
| 6. Максимальна споживана потужність, кВт, не більше |
42 |
|
| 7. Параметри електричного струму | ||
| – напруга, В |
380 |
|
| – змінний з частотою, Гц |
50 |
|
| – кількість фаз |
3 |
|
| 8. Габаритні розміри, мм, не більше | ||
| – довжина |
1050 |
|
| – ширина |
760 |
|
| – висота |
1470 |
|
| 9. Маса, кг, не більше |
420 |
|
Примітка: * При вихідних параметрах оливи:
- об’ємний вміст газів – не більше 10,5%
- масовий вміст вологи – не більше 0,005% (50 г/т)
- температура – не нижче 0 ºС;
- при багаторазовому проходженні оливи через установку.
- компактність;
- мобільність;
- простота управління;
- використовується для очищення різних типів промислових олив: турбінних, гідравлічних, компресорних та інших.
Установка CMM-2,2ЛТ може використовуватися для:
- очищення турбінної оливи;
- очищення трансформаторної оливи;
- очищення гідравлічної оливи;
- очищення індустріальної оливи;
- очищення кабельної оливи;
- очищення компресорної оливи;
- очищення редукторної оливи;
- очищення силіконової оливи;
- очищення діелектричної рідини Midel 7131;
- очищення діелектричної рідини FR3;
- очищення оливи рентгенівських апаратів;
- очищення вогнестійкої турбінної оливи Fyrquel.
