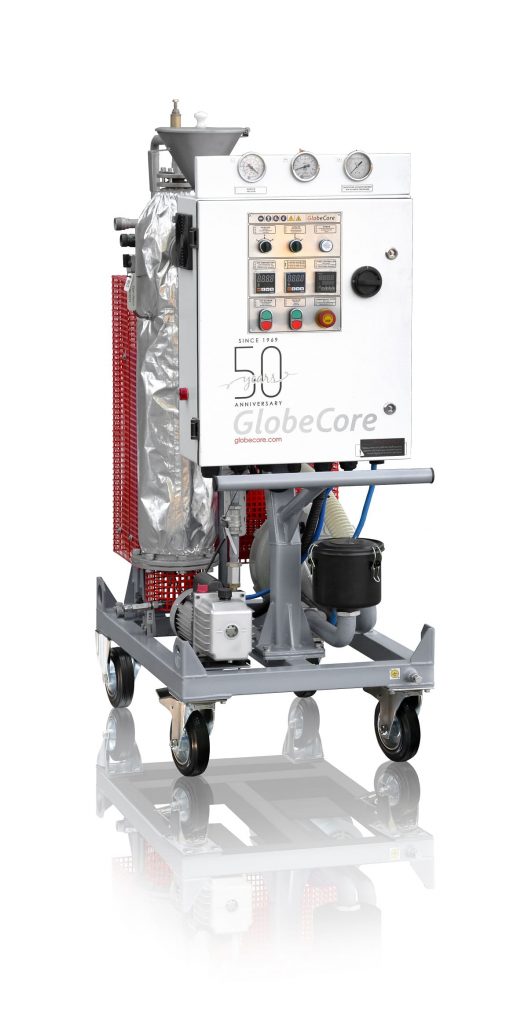

Блок регенерації цеоліту БРПС для систем неперервного сушіння трансформаторів
Установка БРПС призначена для промивання сорбенту (цеоліту) перегрітим паром від залишків масла й видалення поглиненої раніше вологи шляхом просушування гарячим повітрям.
Блок використовується в енергетичних, промислових та інших підрозділах, які застосовують для сушки мастильних та електроізоляційних масел адсорбери, заповнені цеолітом, зокрема, блок сорбентних патронів ЦП-260 GlobeCore.
Принцип роботи
Для відновлення поглинаючих властивостей цеоліту його необхідно прогріти до температури 250 градусів Цельсія. Але цеоліт містить залишки масла, температура спалаху якого зазвичай значно менше, наприклад, для трансформаторного масла – 130 градусів Цельсія.
Тому перед нагріванням установка видаляє залишки масла шляхом промивання шару цеоліту перегрітим паром, який утворюється за допомогою парогенератора. Продукти промивання збираються в допоміжній ємності.
Після видалення від залишків масла цеоліт сушиться за допомогою гарячого повітря, яке подається повітредувкою в нагрівач і на виході з нагрівача має температуру 250 градусів Цельсія.
На завершальному етапі відбувається вакуумування цеолітонаповненого обладнання за рахунок роботи вакуумного насоса, який відкачує залишки парів і парогазових сумішей.
Після охолодження цеоліт готовий до повторного використання для сушки промислових масел.
|
Найменування показника |
Значення |
| 1. Параметри масла в режимі промивки паром | |
| – температура пару, 0С |
150 |
| – тиск, МПа |
0,5 |
| – потужність нагрівачів, кВт |
12 |
| 2. Параметри в режимі сушки | |
| – продуктивність повітредувки, м3/хв, не менше |
2,3 |
| – температура нагрітого повітря, ºС |
150 – 250 |
| 3. Параметри в режимі вакуумування | |
| – швидкість відкачування, л/с, не менше |
6,6 |
| – залишковий тиск, мбар (мПа), не більше |
2,5 (250) |
| 4. Потужність нагрівача повітря, кВт, не більше |
10,8 |
| 5. Потужність приводу крильчатки охолоджувача, кВт, не більше |
0,75 |
| 6. Установлена потужність, кВт, не більше |
13,2 |
| 7. Габаритні розміри, мм, не більше: | |
| – довжина; |
1100 |
| – ширина; |
650 |
| – висота |
1350 |
| 8. Маса, кг, не більше |
210 |
- компактність розмірів;
- мобільність за рахунок розміщення на колесах;
- потужності нагрівача досить для нагрівання повітря до температури 400 градусів Цельсія, тому БРПС може використовуватися для вирішення інших завдань, що вимагають більш високої температури нагріву;
- економія цеоліту за рахунок його повторного використання для сушки масел.
Установки БРПС GlobeCore можуть застосовуватися для:
- регенерації цеоліту, який використовується для сушіння промислових олив (трансформаторних, турбінних, гідравлічних, індустріальних, кабельних і т.п.);
- регенерації цеоліту, який використовується при переробці природного газу;
- регенерації цеоліту, який використовується для видалення забруднювачів із стічних вод;
- регенерація цеоліту, який використовується для відновлення каталізаторів в процесі крекінгу нафти;
- регенерації цеоліту, який використовується в процесі перетворення біомаси в біопаливо;
- регенерація цеолітів, які використовуються в якості каталізаторів при виробництві пластмас та інших полімерних матеріалів;
- регенерація цеолітів, які використовуються для покращення характеристик літієвий батарей;
- регенерація цеоліту, який використовується в системах клімат-контролю офісних будівель, промислових комплексів та житлових масивів;
- регенерація цеоліту, який використовується при виробництві напівпровідників;
- регенерація цеоліту, який використовується в процесі виробництва синтез-газу;
- регенерація цеоліту, який використовується у виробництві косметичних засобів;
- регенерація цеоліту, який використовується для стабілізації в влогості в упаковках продуктів;
- регенерація цеоліту, які використовуються в вентиляційних системах.
