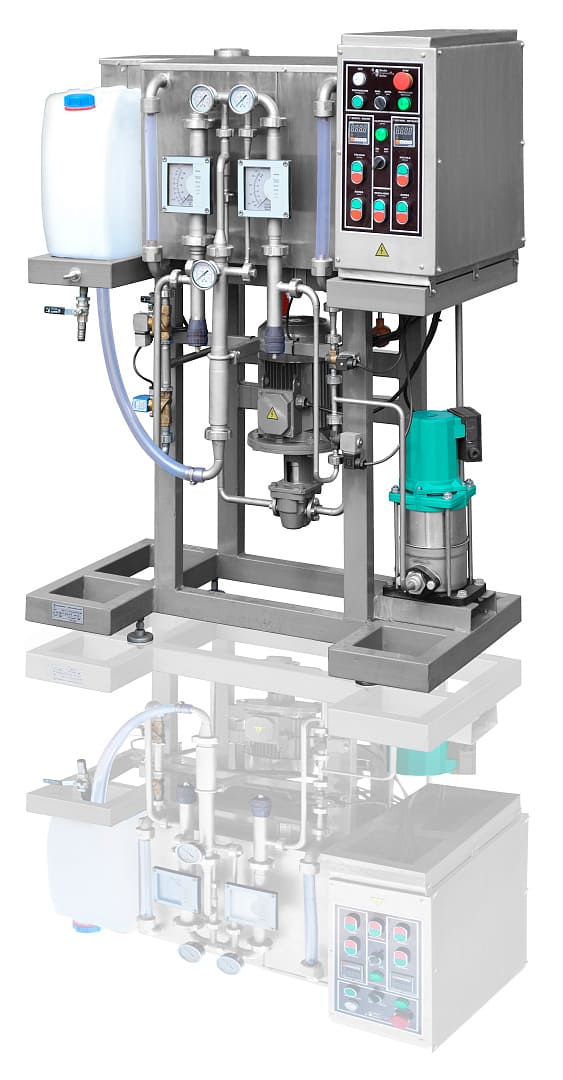

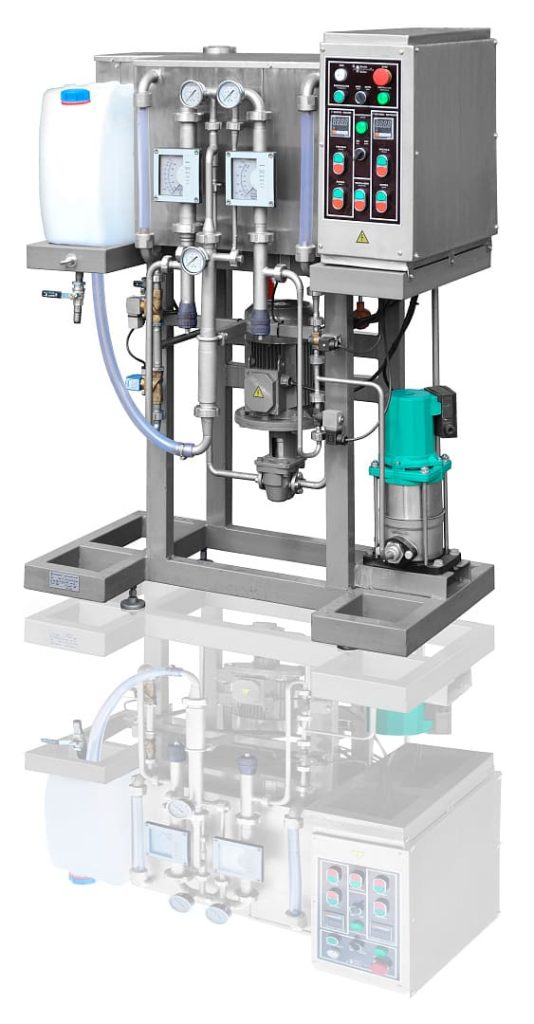

Лабораторна установка для виробництва біодизеля УСБ-1Л
Установка змішуюча швидкодіюча УСБ-1Л призначена для виробництва метилових ефірів з рослинних олій шляхом реакції переетерифікації.
Установка може застосовуватись на підприємствах, що спеціалізуються на виробництві біодизельного палива, а також на нафтопереробних та харчових підприємствах.
Принцип роботи
Принцип роботи полягає у підготовці компонентів та створення необхідних умов проведення реакції переетерифікації.
У ємності заливаються олія та метанол з каталізатором. Після цього задаються необхідні температури олії та нагріву насоса олії, включається підігрів олії та насоса олії. Після досягнення необхідної температури включаються насоси олії та метанолу на циркуляцію для стабілізації температури та виходу газів із ємностей. Потім за допомогою електроклапанів потоки олії та метанолу перемикаються на змішувач і, змішавшись, потрапляють у ємність готового продукту, де відбувається поділ продукту на фракції. Після цього через різні крани зливається окремо водно-гліцеринова фракція та біодизельна.
| № п/п |
Найменування показників |
Значення |
| 1 | Продуктивність установки по переробленій олії, м3/год |
1 |
| 2 | Витрата метанолу, м3/год |
0,06…0,25 |
| 3 | Ємність бака для олії, дм3 |
48 |
| 4 | Ємність бака для метанолу, дм3 |
6 |
| 5 | Ємність бака для отриманого продукту, дм3 |
30 |
| 6 | Температура нагрівання та підтримання олії, °C |
40…80 |
| 7 | Спосіб підігріву робочої рідини в ємності олії та трубопроводах |
ТЕН та нагрівальною стрічкою |
| 8 | Повна споживана потужність, кВт, не більше |
4,5 |
| 9 | Напруга живлення 3~50 Гц |
380 |
| 10 | Габаритні розміри (не більше), мм
– довжина – ширина – висота |
1210 870 1430 |
| 11 | Маса (не більше), кг |
420 |
- компактність;
- легкість транспортування;
- дозволяє перевірити якість біодизеля на відповідність стандартам у разі зміни вихідних компонентів (сировини).
Установки УСБ-1Л можуть використовуватися для:
- виробництва біодизеля з соняшникової олії;
- виробництва біодизеля з ріпакової олії;
- виробництва біодизеля з соєвої олії;
- виробництва біодизеля з пальмової олії;
- виробництва біодизеля з кокосової олії;
- виробництва біодизеля з кукурудзяної олії;
- виробництва біодизеля з льняної олії;
- виробництва біодизеля з гірчичної олії;
- виробництва біодизеля з арахісової олії;
- виробництва біодизеля з оливкової олії;
- виробництва біодизеля з олії, яка була одержана з мікроводорослі хлорела;
- виробництва біодизеля з олії, яка була одержання з насіння ятрофи;
- виробництва біодизеля з олії волоського горіха;
- виробництва біодизепля з свинячого жиру;
- виробництва біодизеля з курячого жиру;
- виробництва біодизеля з яловичого жиру;
- виробництва біодизеля риб’ячого жиру;
- виробництва біодизеля з баранячого жиру;
- виробництва біодизеля з пересмаженої фритюрної олії.
