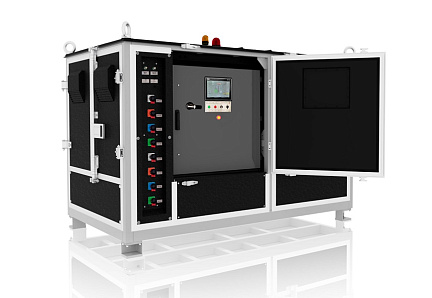

LFD Пристрій низькочастотного нагрівання

Пристрій LFD призначений для нагрівання та сушіння обмоток трансформаторів. Принцип роботи пристрою ґрунтується на протіканні струмів низької частоти через обмотки трансформатора та їх нагріванні до типової температури сушіння 75-120°C. За рахунок того, що при нагріванні струмами низької частоти джерелом тепла є сама обмотка і нагрівання йде зсередини, видалення вологи з товщі ізоляції протікає швидше і повніше в порівнянні з іншими методами нагрівання.

Для підвищення ефективності сушіння наповнених оливою трансформаторів пристрій LFD може використовуватися спільно з установками термовакуумного сушіння СММ або УВМ. У цьому випадку в процесі сушіння трансформатора йде одночасний процес безпосереднього нагрівання обмоток відключеного трансформатора й видалення вологи, що виділяється з ізоляції обмоток в оливу.

У випадку, коли олива злита з трансформатора, ефективним є застосування пристрою LFD в комплексі з вакуумними блоками БВ або установками “Іній” або “Суховій”, які видаляють вологу, що виділилася з обмоток в простір бака трансформатора.

У разі сушіння обмотки розібраного трансформатора або нових обмоток під час виробництва трансформаторів пристрій LFD застосовується разом із сушильними печами УС.

Процес протікає в автоматичному режимі до тих пір, поки кількість вологи в оливі не стане меншою за 10 г/т (ppm) після закінчення прогрівання обмоток до температури +75°С.

Найменування параметру

Значення

1

Максимальний вхідний струм (змінний), А

185

2

Максимальний вихідний струм (синусоїдальний змінний струм), А

200

3

Автоматично регульована вихідна напруга змінного струму, В

0-400

4

Температура наколишнього середовища, °C

0-40

5

Відносна вологість, %

Концентрація вологи не допускається

6

Вихідна частота, Гц

0,5-5

7

Ступінь захисту

IP 54, IK 09

8

Параметри електричної системи живлення

Будь-які за запитом замовника

9

Габаритні розміри, мм



довжина

800

ширина

800

висота

2000

10

Маса, кг

500

  • повна автоматизація;
  • інтелектуальне обладнання;
  • низьке енергоспоживання;
  • компактні розміри;
  • сушіння обмоток трансформатора;
  • захист від перегріву обмоток.

Пристрій LFD GlobeCore може застосовуватися для:

  • сушіння розподільчих трансформаторів електромереж;
  • сушіння силових трансформаторів на електростанціях;
  • сушіння тягових трансформаторів електропоїздів;
  • сушіння гірничих трансформаторів;
  • сушіння суднових трансформаторів;
  • сушіння трансформаторів для електропечей;
  • сушіння підвищуючих трансформаторів вітроелектростанцій;
  • сушіння трансформаторів для нафтогазової промисловості, які використовуються в нафтових та газових видобувних комплексах для забезпечення енергією обладнання, що працює в особливо важких умовах;
  • сушіння трансформаторів, які використовуються в аеропортах для живлення систем освітлення, навігації та іншого критичного обладнання;
  • сушіння трансформаторів для іригаційних систем, які використовуються в агропромисловому секторі, для забезпечення енергією насосів та іншого обладнання на великих відкритих територіях;
  • сушіння трансформаторів, які використовуються в медичних установах для забезпечення живленням медичного обладнання, що вимагає стабільного електропостачання;
  • сушіння трансформаторів, які використовуються в системах залізничної сигналізації та зв’язку для забезпечення електроенергією систем безпеки та комунікацій на залізницях;
  • сушіння трансформаторів, які використовуються в метрополітені для живлення систем електропостачання підземок, включаючи освітлення, вентиляцію, та приводи ескалаторів;
  • сушіння трансформаторів портової інфраструктури, які використовуються для забезпечення енергією кранів, навантажувачів та іншого портового обладнання;
  • сушіння трансформаторів для водоочисних станцій, які забезпечують живлення насосів, аераційних систем та іншого обладнання, що використовується для очищення води;
  • сушіння трансформаторів, які використовуються в хімічній промисловості для енергопостачання обладнання на хімічних заводах, де виробляються різноманітні хімічні речовини та матеріали;
  • сушіння трансформаторів, які використовуються для електропостачання гірничодобувної техніки, особливо в підземних умовах, де важливо мати надійне та безпечне живлення;
  • сушіння трансформаторів для освітлення великих спортивних арен, які забезпечують потужне та надійне освітлення для проведення спортивних заходів вночі;
  • сушіння трансформаторів, які використовуються для живлення систем управління трафіком, включаючи світлофори, інформаційні табло та інші елементи інфраструктури дорожнього руху;
  • сушіння трансформаторів, які використовуються для електропостачання лікарень та інших медичних установ;
  • сушіння трансформаторів, які використовуються для живлення центрів обробки даних (дата-центрів);
  • сушіння трансформаторів, які використовуються для електропостачання військових баз та об’єктів національної безпеки;
  • сушіння трансформаторів, які використовуються для електропостачання систем аварійного реагування та служби порятунку, включаючи пожежні станції, поліцейські відділки та служби швидкої допомоги;
  • сушіння трансформаторів, які використовуються для електропостачання телекомунікаційних веж та центрів;
  • сушіння трансформаторів, які використовуються для електропостачання банків та фінансових установ.
