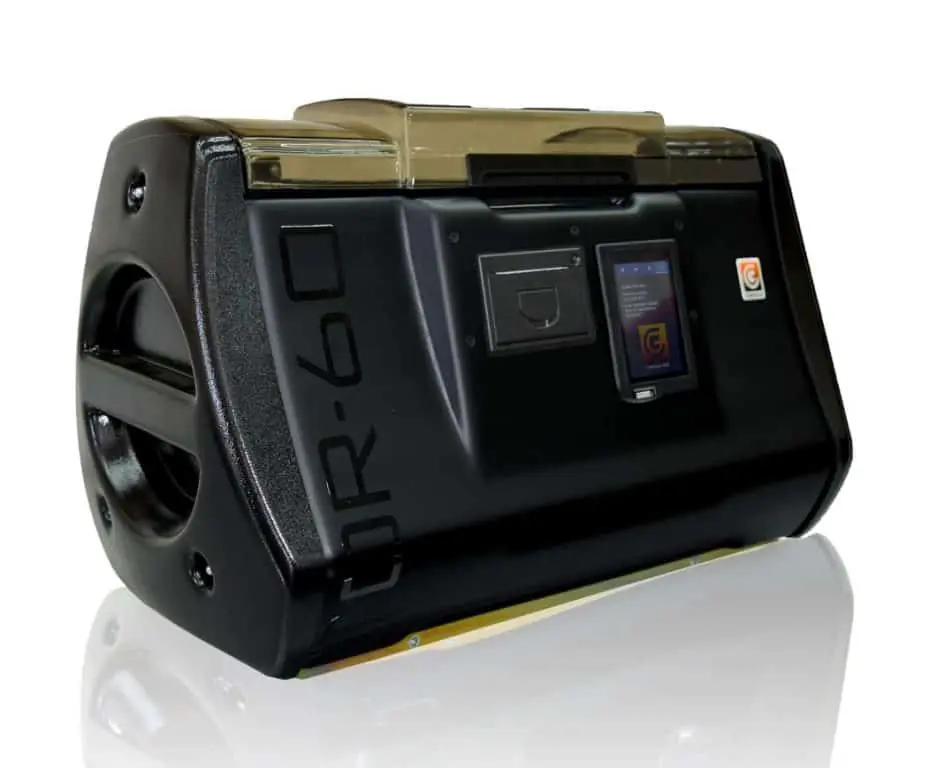

TOR-60 — прилад для вимірювання напруги пробою рідких діелектриків
Прилад TOR-60 призначений для вимірювання діелектричної міцності трансформаторної оливи та інших рідких діелектриків відповідно до стандартів IEC 60156, ASTM D877 та ASTM D1816.
Це повністю автоматичний прилад, який дозволяє проводити випробування за процедурами, визначеними цими стандартами, а також за користувацькими процедурами, заданими у відповідному розділі меню налаштувань.
Принцип роботи
Ядром приладу є високовольтний трансформатор та електронні модулі. Прилад працює шляхом поступового підвищення напруги на вторинній обмотці високовольтного трансформатора від нуля до максимальної напруги або до напруги, при якій відбувається електричний пробій у діелектричній рідині в вимірювальній комірці, встановленій на високовольтних контактах трансформатора.
Напруга на вторинній обмотці трансформатора формується завдяки поступовому підвищенню напруги на первинній обмотці, яка живиться синусоїдальною напругою від керованого інвертора, одного з електронних модулів.
Підвищення напруги керується мікроконтролером через керований інвертор. Інвертор отримує команди від модуля керування приладу.
Під час роботи змінна напруга (50–60 Гц) подається від клем вторинної обмотки через електроди комірки у діелектричну рідину. Пробій відбувається між електродами у просторі, заповненому діелектричною рідиною.
| № | Параметр | Значення |
| 1 | Робоча змінна напруга (вбудований акумулятор), В | 85 – 264 |
| 2 | Частота живлення, Гц | 48 – 63 |
| 3 | Споживана потужність, ВА | до 70 |
| 4 | Максимальна вихідна напруга, кВ | Синусоїдальна, до 60 кВ |
| 5 | Точність вимірювання вихідної напруги | ±1 % |
| 6 | Швидкість підвищення напруги, кВ/с | 0,5 – 10* |
| 7 | Роздільна здатність індикації вихідної напруги, В | 100 |
| 8 | Час відключення високої напруги після пробою, мкс | макс. 10, типово 4 |
| 9 | Об’єм вимірювальної комірки, см³ | 500 |
| 10 | Діапазон вимірювання температури навколишнього середовища, °C | -10 – 50 |
| 11 | Роздільна здатність вимірювання температури, °C | 0,1 |
| 12 | Вбудований принтер | Так |
| 13 | Температура експлуатації, °C | -10 – 50 |
| 14 | Температура зберігання, °C | від -20 до +60 |
| 15 | Відносна вологість, % | до 90 %, без конденсації |
| 16 | Габарити, мм | 510 × 300 × 334 |
| 17 | Маса, кг, не більше | 30 |
* – регульована швидкість підвищення напруги
- автоматизоване та точне вимірювання напруги пробою до 60 кВ;
- миттєве (4 мкс) відключення тестової напруги при пробої;
- може працювати автономно або у мережі з передачею результатів на ПК, створенням локальної бази даних, формуванням звітів, побудовою графіків та друком результатів;
- наявне програмне забезпечення для виконання стандартних та користувацьких процедур вимірювань — прилад можна використовувати для дослідницьких цілей;
- простий у використанні та обслуговуванні.
TOR-60 може використовуватися для:
-
випробування на напругу пробою мінеральної трансформаторної оливи;
-
випробування на напругу пробою силіконової трансформаторної оливи;
-
випробування на напругу пробою трансформаторної оливи Midel 7131;
-
випробування на напругу пробою діелектричної рідини FR3.
